2台电视机,一台NVR,可以把不同监控通道画面任意放到电视机上面吗,20个摄像头,NVR在机房,解码器在消控室,也可以实现
当然可以,而且这正是专业安防监控系统的标准且核心的功能。按描述的这套设备(NVR+解码器+电视机)组合,是实现该功能的高效、专业的方案。
下面我为您详细解释如何实现,以及不同方案的优劣。
核心原理
实现“任意通道画面放到任意电视机上”的核心设计网络解码器矩阵(或视频矩阵解码一体机)。它的作用就像一台“视频信号大脑”:
- 解码:从NVR或直接通过网络获取摄像头的数据流(视频码流),并将其转换成电视机可以显示的HDMI等高清信号。
- 矩阵切换:像一个大号的“智能开关”,可以将任意一个解码出来的画面,切换到任意一台连接的电视机上。
实现方案分析(针对您的场景:20个摄像头,NVR在机房,解码器在消控室)
根据您的描述,最推荐的方案是方案二。
方案一:使用NVR直网络解码器矩阵(不推荐,局限性大)
- 连接方式:将机房NVR的HDMI输出口,通过长距离HDMI光纤线缆连接到消控室的电视机上。
- 能否实现:能,但非常不灵活,无法满足“任意”放置的需求。
- 缺点: - 固定画面:每台电视机只能显示NVR输出口设定的固定画面(比如4分屏、9分屏等),无法在消控室灵活切换。
- 控制不便:要更改显示画面,必须去机房的NVR上进行操作,极其不便。
- 性能瓶颈:普通NVR的解码能力有限,同时解码出20路高清画面并上大屏显示,可能会卡顿或资源不足。
- 距离限制:HDMI信号传输距离短,长距离传输需要昂贵的信号延长设备。

方案二:使用网络解码器矩阵/矩阵解码一体机(? 强烈推荐,专业方案)
- 机房的所有摄像头和NVR都连接到机房的网络交换机上。
- 机房的交换机通过网线连接到消控室的解码器。
- 消控室的解码器通过HDMI线直接连接两台电视机。

- 工作流程: - 解码器通过网络,既可以直接从摄像头取流,也可以从NVR取流(用于回放录像)。
- 在解码器的管理软件上,您可以随意“拖拽”任意一个摄像头的画面,放到虚拟的电视屏幕上。
- 您可以设置多种显示模式:让一台电视全屏显示1个重点画面,另一台电视显示3x3的9宫格;或者两台电视都显示6分屏,并且内容可以随时互换。

- 真正的任意切换:在消控室的电脑上,即可随心所欲地分配画面,完全实现您的要求。
- 高清解码:专业解码器解码能力强,能保证20路摄像头同时高清流畅显示。
- 集中管理:一个平台管理所有设备,操作便捷。
- 无缝集成:NVR专注于录像和存储,解码器专注于解码和显示,各司其职,系统稳定高效。

如何选择和关键注意事项
在实施方案二时,请关注以下几点:
- 选择一款支持至少20路1080P同时解码的设备(需要留有余量,建议选择24路或32路解码能力的型号)。
- 确保输出接口数量 >= 您的电视数量(您需要至少2个HDMI输出口)。
- 确认设备支持画面分割功能(如1/4/6/8/9/16分屏等)。

- 这是最关键的一步。必须确保机房的交换机、NVR、解码器,以及消控室的解码器都在同一个局域网内,网络通畅。
- 解码器需要能PING通所有的摄像头和NVR。

- 购买解码器时,务必确认它支持您的摄像头和NVR的品牌和协议(如ONVIF、GB/T28181、RTSP等通用协议)。现在主流品牌设备都支持ONVIF协议,兼容性很好。

- 控制方式: - 了解解码器提供哪种控制方式,通常是电脑客户端软件、网页后台,或者手机APP。选择您觉得最方便的一种  。 。

总结
完全可以实现,而且应该采用“NVR(机房录像)+ 网络解码器矩阵”的方案。

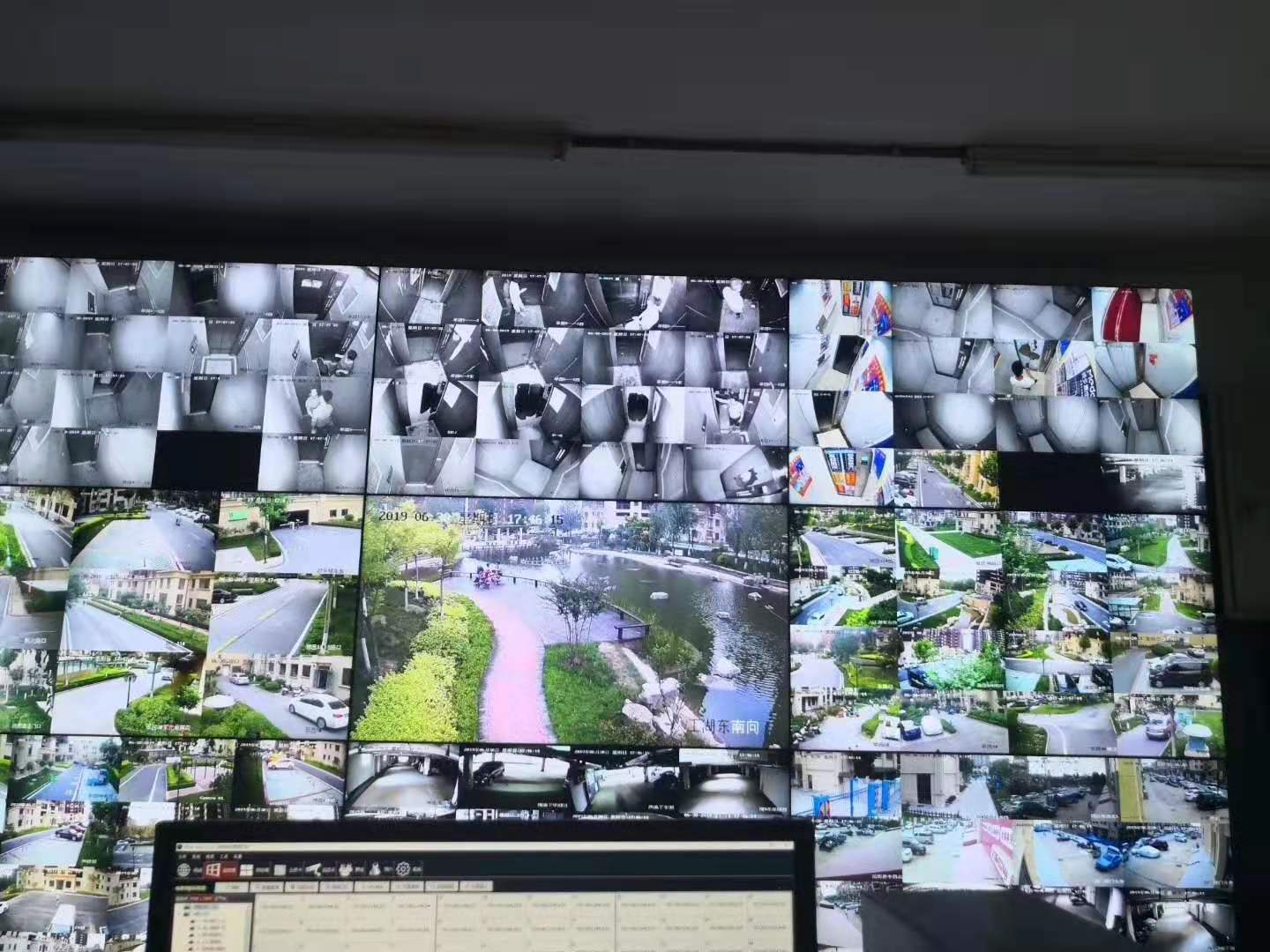

这正是将监控系统从“只能看”升级到“高效用”的专业做法。实施这个方案后,监控控制室的操作人员就可以在两台电视机上,像拼图一样自由组合20个摄像头的实时画面或NVR的回放画面,极大地提升了监控效率。
