200G有源光缆（AOC）在以太网交换机与CX6网卡连接的应用解析
一、产品概述与核心特性
定义与封装

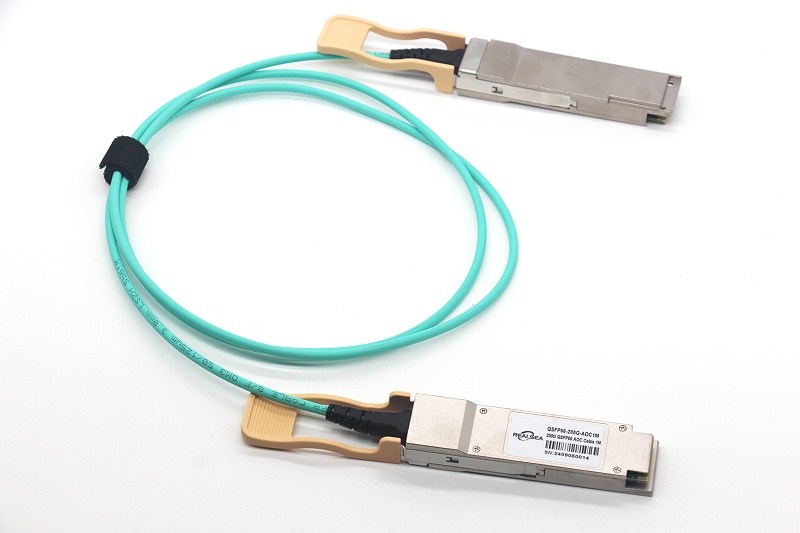

200G有源光缆（Active Optical Cable, AOC）采用 QSFP56 或 QSFP-DD 封装，支持 200Gbps 传输速率，通过光纤实现高速信号传输。其核心优势在于集成电-光转换芯片，无需外置 光模块，可直连设备端口。技术参数
- 速率与调制：支持 4×50G PAM4 或 8×25G NRZ 调制，适配不同应用场景
- 传输距离：基于多模光纤（OM3/OM4），最大传输距离达 100米，满足数据中心机架内短距互连需求。
- 功耗：典型功耗为 4W/端口（200G端），显著低于光模块方案。
二、在H3C交换机与CX6网卡中的连接配置
- H3C S9855-40B交换机端口适配
- 该交换机配备 40个QSFP56 200G端口，支持向后兼容 QSFP28（100G） 和 QSFP+（40G） 设备。
- AOC部署：直接插入交换机的QSFP56端口，实现 200G直连 或分路为 2×100G、 4×50G 模式，灵活适配不同带宽需求 。
- NVIDIA ConnectX-6（CX6）网卡配置
- CX6网卡提供 双QSFP56 200G端口，支持 200G全速率 或分路为 2×100G，与AOC的 分支模式 完美匹配。
- 典型链路：
- 直连模式：单根AOC直接连接交换机与网卡，实现 200Gbps无损传输。
- 分路模式：通过 200G转2×100G分支AOC，将交换机单端口拆分为两个100G通道，连接多台服务器。
三、核心优势与场景适配
- 性能优势
- 低时延：光纤传输时延控制在 纳秒级，适合AI训练、高性能计算（HPC）等对实时性要求高的场景。
- 抗干扰性：光纤介质不受电磁干扰（EMI），确保信号稳定性。
- 即插即用：无需 光模块参数调节，简化部署流程。
- 经济性与节能
- 成本降低：对比“光模块+跳线”方案，AOC总成本减少 30%-40% 。
四、典型应用场景
AI集群互连
在GPU服务器（如NVIDIA DGX系列）与交换机之间，通过200G AOC构建低延迟、高带宽的通信链路，支持万亿参数级大模型训练。云计算与边缘计算
用于云数据中心 TOR（Top of Rack）架构，实现机架内服务器与交换机的 200G高速互连，同时适配边缘设备的紧凑空间需求 。视频流处理
支持4K/8K视频流的实时传输与处理，满足媒体制作、直播等场景的高吞吐需求。
五、选型与兼容性建议
- 型号推荐
- 直连场景：NVIDIA MFS1S50 QSFP56 200G AOC，支持200G至2×100G分路。
- 高密度分路：采用 200G转4×50G AOC，适配多节点低带宽需求。
- 兼容性验证
- 确保AOC符合 QSFP56 MSA 和 SFF-8665 标准，兼容主流品牌设备（如H3C、NVIDIA、Arista 。
- 在混合组网中，需验证分路模式与交换机/网卡固件的兼容性。
总结
200G有源光缆通过 高带宽、低功耗、即插即用 等特性，成为连接H3C以太网交换机与NVIDIA CX6网卡的理想选择。其在AI集群、云计算等场景中的应用，不仅提升了数据传输效率，还通过成本优化推动了数据中心架构升级。
