400G QSFP-DD转2×200G QSFP56高速线缆连接方案

400G QSFP-DD转2×200G QSFP56高速线缆连接方案解析

基于华为CE98-D8DQ接口卡与S900K3训练服务器的互连需求，结合400G QSFP-DD转2×200G QSFP56高速线缆的技术特性，以下是详细连接方案与核心要点：

一、硬件适配性分析

1. 接口卡端（华为CE98-D8DQ）
   • 支持 8×400G QSFP-DD端口，可通过速率拆分功能将单个400G端口拆分为  2×200G模式，适配QSFP56接口。
   • 兼容 QSFP-DD DAC高速线缆（无需外置 光模块），支持热插拔 。
2. 服务器端（广电五舟S900K3）
   • 配备 8×200G QSFP56接口，支持RoCE协议，可通过DAC或AOC方案连接。
   • 需匹配 QSFP56接口规范，确保信号兼容性。

二、线缆选型与技术参数

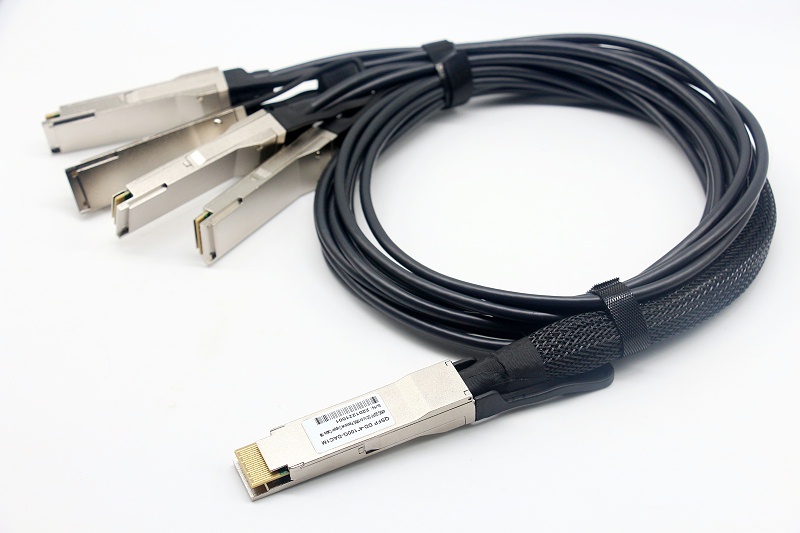

1. QSFP-DD转2×200G QSFP56 DAC高速线缆
   • 核心特性：
     • 无源铜缆设计：无需供电，功耗低于 光模块或AOC 。
     • 低时延：端到端时延<1μs，适合AI训练等高实时性场景 。
     • 即插即用：支持热插拔，无需配置。
   • 技术规格：
     • 传输速率：400G拆分为2×200G，每通道速率50G PAM4调制。
     • 最大传输距离：3米（铜缆长度限制）。
2. 方案对比（DAC vs AOC）

   维度	DAC高速线缆	AOC有源光缆
   功耗	<1W（无源）	2-3W（需光器件驱动）
   成本	降低40%-60%	较高（含激光器/探测器）
   适用场景	短距离（≤3m）、高密度机柜内部连接	长距离（≤100m）、电磁干扰敏感环境




三、部署步骤与配置要点

1. 物理连接
   • 将线缆的 QSFP-DD端 插入华为CE98-D8DQ的400G端口。
   • 拆分后的 2×QSFP56端 分别连接至S900K3服务器的200G端口。
2. 交换机配置
   • 速率模式切换：在交换机管理界面将400G端口配置为  2×200G拆分模式。
   • 协议适配：启用RoCEv2协议，优化AI训练数据传输效率。
3. 服务器端验证
   • 通过系统命令（如ethtool）检测链路状态，确保双端口协商为200G速率。

四、典型应用场景与优势

1. AI训练集群
   • 满足GPU服务器间 PB级数据交换 需求，提升分布式训练效率。
   • 低时延特性减少梯度同步延迟，加速模型收敛。
2. 成本与能效优化
   • 相较于光模块方案，DAC线缆可降低 60%硬件成本 与  30%能耗。
   • 简化运维：无需清洁光纤端口，故障率降低。

五、注意事项

1. 线缆长度限制：铜缆最长支持3米，超长距离需改用AOC或光模块方案。
2. 散热管理：高密度部署环境下，需确保机柜风道通畅，避免线缆过热
3. 兼容性测试：建议提前验证线缆与设备固件版本的适配性。

总结

该方案通过 400G QSFP-DD转2×200G QSFP56 DAC高速线缆，实现了华为CE98-D8DQ与广电五舟S900K3的高效互连，兼具  低时延、高带宽、低成本 三大优势，尤其适合AI训练、边缘计算等场景。如需扩展传输距离或应对复杂电磁环境，可替换为AOC有源光缆。
