200G 高速线缆 高密度部署技巧

200G 高速线缆 高密度部署技巧

200G 高速线缆（Direct Attach Copper Cable）在数据中心、AI算力集群等高密度场景的部署需求，总结以下核心技巧与实践方案：

一、线缆选择与分支配置优化

1. 封装与速率适配
   • 优先选择QSFP56封装的200G 高速线缆，支持4通道×53G PAM4调制，兼容主流交换机（如NVIDIA Quantum-2 InfiniBand交换机）。
   • 根据设备端口密度需求，采用分支线缆方案：

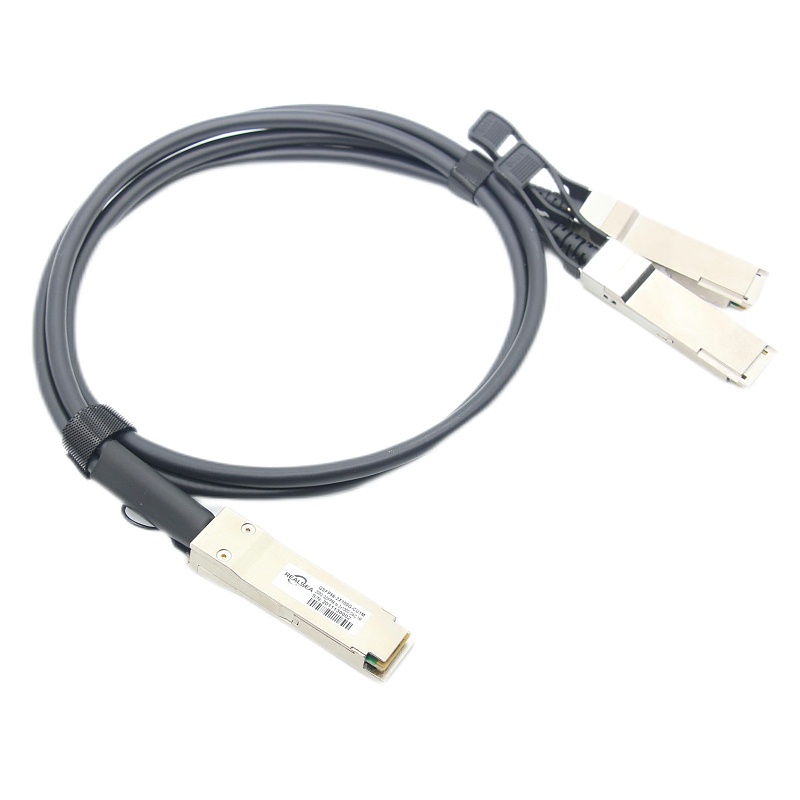

     • 200G转2×100G：单根QSFP56线缆分拆为两个QSFP28接口，适配多层级网络拓扑；
     • 200G转4×50G：适用于GPU服务器集群的多链路聚合，提升端口利用率。
2. 长度匹配原则
   • 200G 高速线缆有效传输距离≤3米（无源）/≤7米（有源），优先部署于同一机架内设备间互联，避免信号衰减。

二、高密度布局规划

1. 机架内分层布线
   • ToR（机架顶部）架构：将200G 高速线缆集中用于服务器与顶部交换机的直连，减少跨机架布线复杂度 。
   • 走线路径规划：
     • 水平方向：沿机架侧边理线槽固定，避免遮挡散热风道；
     • 垂直方向：采用高密度线缆管理臂，限制弯曲半径≥4倍线径（推荐≥30mm）。
2. 端口密度匹配
   • 单台1U交换机可支持36×200G DAC端口，搭配分支线缆时需预留端口扩展冗余。

三、散热与电磁干扰管理

1. 散热优化
   • 选择低弯曲半径线缆（如28AWG线规），减少线束体积对气流的影响 ；
   • 部署垂直理线架，确保冷热通道隔离，避免线缆堆叠导致局部过热]。
2. 抗电磁干扰（EMI）设计
   • 电源线与信号线分离走线，间距≥10cm；
   • 使用带屏蔽层的DAC线缆（如双绞线对+铝箔总屏蔽），降低串扰风险。

四、维护与故障预防

1. 状态监控
   • 利用交换机内置DDM功能，实时监测线缆温度、误码率（BER），设置阈值告警（如BER>10?12触发预警）。
2. 标签与文档管理
   • 为每根线缆标注唯一ID，记录连接设备、长度及部署时间；
   • 定期检测接口氧化情况，使用无水酒精清洁触点。

五、典型应用案例参考

场景：AI算力集群GPU互联

• 需求：200台GPU服务器通过200G InfiniBand网络互联，单机柜密度≤40台。
• 方案：
  1. 采用QSFP56-to-2×QSFP28分支高速线缆，单根线缆连接2台GPU，减少交换机端口占用；
  2. 部署液冷机柜（散热功率≥50kW），线缆沿冷板边缘固定，确保散热效率；
  3. 每机柜配置1台36端口200G交换机，冗余比1:1.2。

通过以上技巧，可显著提升200G 高速线缆在高密度场景下的部署效率与可靠性。
