QSFP28到SFP28的转换连接方案及操作

QSFP28到SFP28的转换连接方案及操作指南，综合行业实践与技术文档整理：

一、转换方案分类与连接步骤

1. 专用转换模块（适配器）

• 原理：
  物理尺寸适配器（如睿海光电RH-QSFP28-SFP28），将QSFP28端口转换为4个SFP28端口，无需外部供电。
• 连接步骤：
  1. 将转换模块插入交换机/设备的QSFP28端口；
  2. 在适配器的SFP28插槽中插入25G SFP28光模块或 DAC/AOC线缆；
  3. 另一端连接至25G设备（如服务器、存储设备）。
• 优势：
  • 即插即用，兼容主流品牌（如思科、华为）；
  • 支持数字诊断监控（DDM），实时追踪光功率、温度参数。
• 适用场景：
  • 成本敏感型项目；
  • 设备端口异构且需快速部署（如混合速率网络改造）。

2. 分支高速线缆（DAC/AOC）

(1) DAC无源铜缆（≤5m）

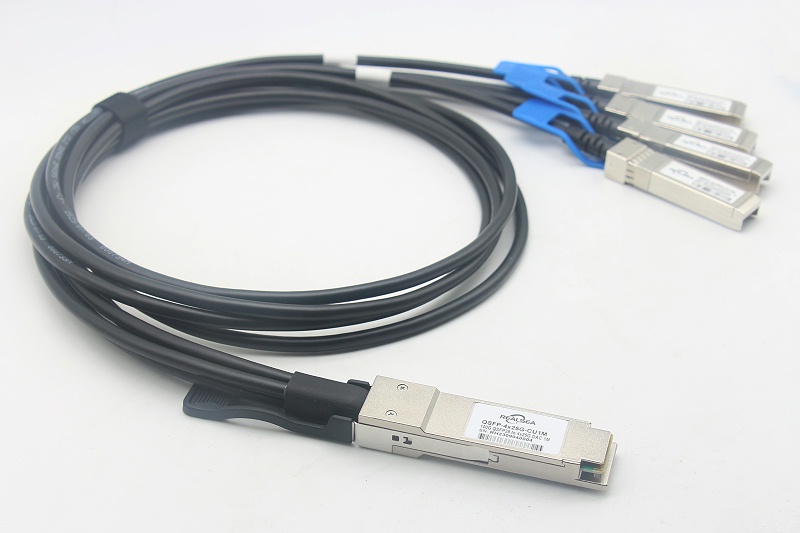

• 型号：100G QSFP28转4×25G SFP28 DAC。
• 连接方式：
  • QSFP28端直插100G设备；
  • 4个SFP28端分别连接25G设备。
• 特点：
  • 零配置，无需光电转换；
  • 功耗低（无激光器），成本比光模块低40%。
• 场景：机架内服务器-交换机短距互联。

(2) AOC有源光缆（1-100m）

• 型号：100G QSFP28转4×25G SFP28 AOC。
• 传输特性：
  • 多模光纤（OM3/OM4），波长850nm；
  • OM3传输70m， OM4传输100m。
• 优势：
  • 抗电磁干扰，适用于高密度布线环境；
  • 比DAC支持更长距离，比独立光模块方案成本低。

3. 分支光纤跳线（需搭配光模块）

• 组件：
  • 100G QSFP28光模块（如100G SR4）+ 25G SFP28光模块 ×4；
  • 12芯MPO-4×LC分支跳线。
• 连接步骤：
  1. QSFP28光模块插入100G设备，通过MPO接口连接分支跳线；
  2. 跳线LC端分别接入4个25G SFP28光模块；
  3. SFP28模块连接25G设备。
• 适用性：
  • 现有100G网络升级为25G分线架构；
  • 需复用原有光模块的场景[[1][6]]。

?? 方案对比表

方案	传输距离	成本	部署复杂度	适用场景
转换模块	依赖子模块	中	??	混合品牌设备改造
DAC分支线缆（无源）	≤5m	低	?	机架内高密度短距连接
AOC分支光缆（有源）	≤100m	中高	??	抗干扰中距布线
分支跳线+光模块	依赖模块	高	???	复用旧模块/分线改造

二、关键注意事项

1. 兼容性验证：
   • 确认设备端口协议支持（如MSA标准），避免品牌锁区（如华为设备需专用兼容模块）；
   • SFP28模块可插入SFP+端口（降速至10G），但QSFP28模块不可用于QSFP+端口。
2. 光纤匹配：
   • 多模方案（如SR4+AOC）需搭配OM3/OM4光纤，单模方案（如LR4）需OS2光纤
3. 散热管理：
   • 转换模块工作时温升显著（商业级温度范围：-20~85℃），确保机柜通风。

三、推荐场景方案

• 机柜内布线（≤5m）：
  → 首选 QSFP28转4×SFP28 DAC，低成本且零配置。
• 跨机架中距（≤100m）：
  → 选择 AOC有源光缆 或  转换模块+SFP28光模块，平衡距离与成本。
• 旧网络分线改造：
  → 采用 分支MPO跳线+分拆光模块，最大化复用现有资源。
