200G HDR SR4光模块的核心应用场景与技术适配分析，结合高性能计算、AI训练及数据中心架构需求，从实战角度展开说明：
?? 一、核心特性速览
- 基础参数

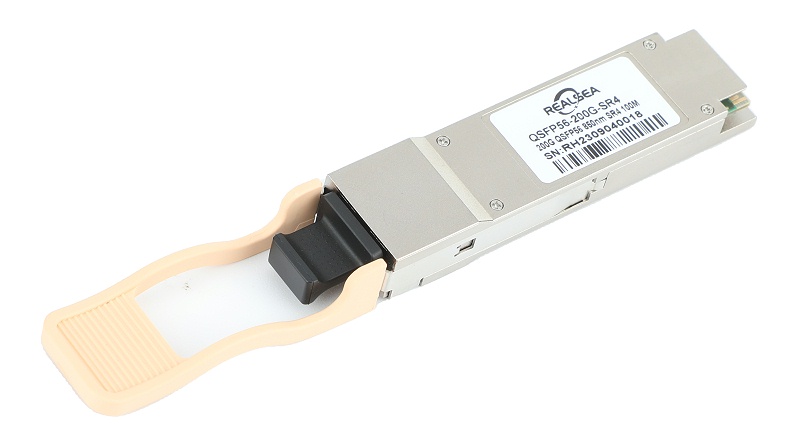

- 封装类型：QSFP56（兼容QSFP56-DD端口）
- 波长与通道：4×50G PAM4 @ 850nm，MPO-12接口
- 传输距离：OM4多模光纤 100m，OM3光纤 70m
- 功耗：≤ 3.5W（低发热设计）
- 协议支持：InfiniBand HDR / 以太网 200GbE
?? 二、典型应用场景
1. AI训练集群内部互联
- 场景需求：
- GPU服务器（如NVIDIA DGX系列）需高带宽、纳秒级延迟互联。
- 单机架内8-16台服务器密集部署，线缆距离≤30m。
- 方案配置：
- Leaf交换机层级：每台GPU服务器通过200G SR4直连TOR交换机，实现无阻塞通信。
- 案例：Meta AI集群采用 HDR InfiniBand + SR4模块，支撑千卡GPU协同训练。
2. 分布式存储高速存取
- 场景需求：
- Ceph、Lustre等分布式存储需200G级前端网络带宽。
- 存储节点与计算节点同机房部署（距离50-80m）。
- 方案配置：
- 存储网络架构：存储服务器通过SR4模块接入IB交换机，提供聚合800Gbps带宽。
- 优势：对比25G以太网方案，数据加载速率提升 6倍。
3. 超算中心短距拓扑
- 场景需求：
- 计算节点液冷机柜内高密度布线（线缆弯曲半径需≤15mm）。
- 抗电磁干扰（EMI）要求严苛。
- 方案优化：
- 定制MPO跳线：OM4光纤+超柔护套，支持90°直角弯折。
- 案例：神威太湖之光超算扩展柜采用SR4模块，单柜带宽密度达 6.4Tbps。
4. 金融交易低延迟网络
- 场景需求：
- 证券交易系统要求端到端延迟≤1μs。
- 机柜内交换机到网关设备距离≤5m。
- 方案配置：
- 直连铜缆替代：SR4模块+多模光纤延迟 ≈0.3μs/km，优于AOC方案的0.5μs/km。
- 冗余设计：双链路SR4聚合，故障切换时间<10ms。
?? 三、局限性及替代方案
- 距离瓶颈：
100m场景需换用 200G FR4/LR4单模模块（传输距离2km~10km）。
- 密度限制：
- MPO接口占空间较大，超密集场景可选 200G DR4（单模500m，LC接口更紧凑）。
?? 四、总结选型建议
- 首选场景：机房内≤100m高带宽互联（AI/超算/存储）。
- 替代方案：
- 距离100-500m → 200G DR4（单模）
- 成本敏感短距 → 200G AOC有源光缆
