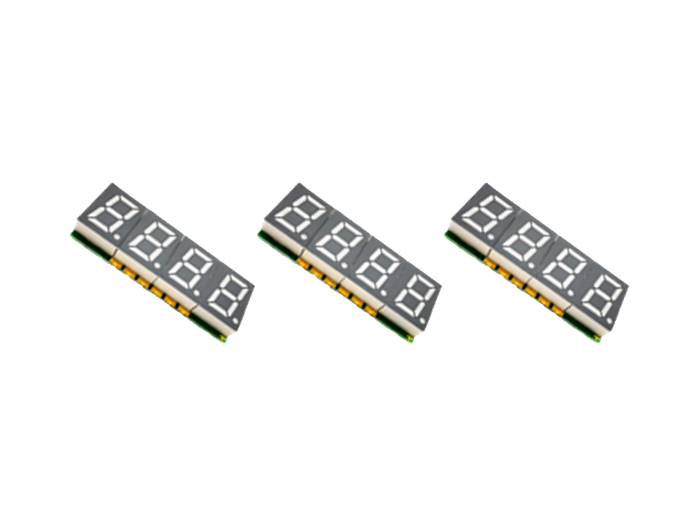

共阳极LED数码管的接线，核心是抓准“公共极接正极、低电平点亮”的规则，不管是七段数码管、多位数码管，还是188数据码管，接线逻辑都相通，只是引脚数量和排列有差异。接错不仅点不亮，还可能烧毁数码管或驱动芯片，尤其工业控制、车载显示、医疗设备等场景，接线精准度很关键。作为深耕16年的LED数码管源头厂家，东莞洲创的共阳极数码管在设计上贴合实操需求，从引脚标识到材质工艺都降低接线难度，是靠谱的东莞数码管厂家、数码管定制工厂。
一、接线前准备：先分清引脚，备好工具
接线前两步不能省，一是认引脚，二是备工具。共阳极数码管的公共极通常标注“CA”或“COM+”，七段数码管一般有2个公共极（互为备用，可并联），剩下8个引脚对应“a-g”灯段和小数点（dp）；多位共阳极数码管每个单元都有独立公共极，需逐位区分。工具备好直流电源、限流电阻（220-1kΩ）、万用表、焊接工具，新手建议先用电线搭接测试，再焊接固定。
洲创的共阳极数码管特别省心，引脚根部用激光蚀刻标清“CA”标识和引脚编号，耐磨不易脱落，搭配提供的数据手册，能快速对应公共极和段选引脚，不用反复用万用表测试。而且引脚采用高纯度镀锡铜材质，抗氧化性强，焊接时接触牢固，不易出现虚焊问题，每批数码管出厂前都经过导通测试，确保引脚无断脚、开路，适配工业控制数码管（PLC/HMI设备）、医疗设备数码管的精密接线需求。
二、核心接线步骤：按规则接，一步到位
（一）公共极接线：接电源正极
共阳极数码管的核心规则的是公共极接电源正极，电压需匹配数码管额定参数（常见3-5V）。单段数码管的两个公共极可并联后接电源正极，确保电流稳定；多位数码管的每个单元公共极需单独引出，分别受控或并联，具体看驱动方式，洲创数据手册会标注推荐接线方式，避免接错导致部分位数不亮。
（二）段选引脚接线：串电阻接控制端
每个灯段引脚（a-g、dp）都要串联1个限流电阻，再接入MCU IO口或驱动芯片输出端，这是保护数码管的关键。电阻作用是限制电流，避免灯段因电流过大烧毁，洲创建议按电源电压和数码管额定电流选型，常规场景用220-510Ω即可。接线时注意，共阳极是低电平点亮，控制端输出低电平时，对应灯段导通发光；输出高电平时，灯段熄灭。
洲创的共阳极数码管优化了引脚导电性能，搭配A级高响应芯片与9999纯金线，串联电阻后电流传输稳定，灯段亮灭响应快，不会出现卡顿。针对多位共阳极数码管，洲创可定制引脚排列顺序，适配客户PCB板布局，减少接线时的导线交叉，批量焊接更高效，尤其适合车载数码管、智能电表数码管的集成接线场景。
三、驱动适配：低电平控制逻辑要对应
接线后能否正常显示，还要匹配驱动逻辑。共阳极数码管需用低电平驱动，不管是静态驱动还是动态扫描驱动，都要确保控制端能输出稳定低电平。静态驱动适合1-2位数码管，每个灯段对应独立控制端，接线简单但占用IO口多；动态扫描驱动适合多位数码管，靠快速切换低电平实现全亮，节省IO口资源。
洲创的共阳极数码管适配主流驱动芯片（如74HC595、CH45X系列），售前会提供标准化驱动逻辑指导和段码表，标注不同数字、符号对应的低电平控制引脚，新手也能直接套用。针对动态扫描场景，洲创优化了芯片响应速度，配合合理的扫描频率，能避免显示闪烁，适配工业控制、车载显示等对稳显要求高的场景，新产品开发时还能提供驱动适配调试支持。
四、接线避坑技巧：洲创经验总结
1. 别混共阴共阳：洲创数码管的“CA”“CC”标识清晰，接线前再核对一遍，避免公共极接反烧毁器件；2. 不可省略限流电阻：哪怕临时测试也不能省，洲创数据手册会标注对应电阻范围，按建议选型；3. 多位数码管公共极别接混：每个单元公共极单独标记，对接驱动芯片时逐一对应，洲创多位数码管的公共极引脚会集中排列，方便区分；4. 焊接温度要控制：洲创引脚耐温性好，但建议焊接温度控制在260℃±10℃，避免高温损坏内部芯片。
共阳极LED数码管接线不难，抓准“公共极接正极、串电阻、低电平点亮”三个核心，再借助洲创数码管的标识优势和工艺保障，就能减少接线故障。洲创靠扎实的产品品质和全流程技术支持，让共阳极数码管适配多场景接线需求，不管是消费电子数码管（蓝牙音箱/充电器），还是工业、医疗、车载场景，都能稳定运行。
