2026年振动传感器工作原理与常见结构类型解析
在现代工业监测、设备预测性维护、智能家居交互及新能源汽车安全等众多领域，振动传感器如同机械世界的“听诊器”，默默感知着每一次脉动与冲击。从电机轴承的早期磨损识别，到手机屏幕的自动旋转，再到桥梁结构的健康监测，振动传感器正以多样化的形态融入生产与生活的方方面面。面对不同类型的振动传感器，工程师和采购人员常常需要厘清：压电式、电涡流式、电容式等各有什么特点？如何根据测量对象选择最合适的结构类型？本文将从工作原理出发，系统解析主流振动传感器的技术特性与典型应用，并结合行业代表性厂家的实践经验，为设备监测与自动化领域的从业者提供一份深度参考。
一、振动传感器的核心使命：把机械振动转化为电信号
所有振动传感器的工作本质，都是完成机械量→电信号的转换。这一过程分为两步：
机械接收：通过弹簧、质量块等结构捕捉振动能量，形成适合转换的机械形变（如位移、速度变化）。传感器的机械接收原理主要分为相对式和惯性式两种：相对式测量的是被测物体相对于参考体的振动，适用于存在固定参考点的场合；惯性式则通过弹性支承的质量块与外壳的相对运动来测量绝对振动，广泛应用于无法找到固定参考点的场景（如行驶的车辆、地震监测）。
机电转换：利用压电效应、电磁感应、电容变化等物理原理，将机械形变转化为电荷、电压或电流信号。传感器的性能取决于机械接收结构的灵敏度与机电转换元件的响应特性——例如，压电式适合高频振动测量，而电涡流式则擅长非接触式监测。
二、五大主流结构类型与技术特性解析
根据机电变换原理的不同，振动传感器可分为以下主要类型，每种类型均有独特的“感知方式”和适用边界。
1. 压电式加速度传感器：高频振动的首选
工作原理：基于晶体的正压电效应。当压电材料（如石英、压电陶瓷）受到振动加速度作用时，内部晶格发生形变，表面产生与所受压力成正比的电荷。压电式传感器采用惯性式机械接收原理，质量块受加速度作用后产生的力施加于压电材料，从而输出电荷信号。
核心特性：
测量频率范围宽、动态范围大，尤其擅长高频振动测量
压电材料受力自产生电荷信号，无需外部电源
体积小、重量轻、坚固耐用，是工业振动监测中最常用的类型
局限：不能测量零频率（静态）信号
典型应用：汽车安全气囊触发、工业设备冲击监测、航空航天结构振动测试。
2. 电涡流式位移传感器：非接触测量的空间感知者
工作原理：利用涡流效应，通过传感器端部的高频交变磁场在金属导体表面感应出涡流。当导体振动时，涡流强度变化导致线圈阻抗改变，从而反映振动位移。这是一种相对式非接触测量方式。
核心特性：
非接触测量，可穿透油污、灰尘等非金属涂层
频率范围宽（0～10kHz），线性工作范围大、灵敏度高
主要测量振动位移，对磁场敏感度低
典型应用：旋转机械轴系振动监测（如汽轮机、压缩机）、电机振动测量。
3. 电容式加速度传感器：精密位移的微米级侦探
工作原理：由固定电极与振动质量块构成可变电容，振动导致电极间距或公共面积变化时，电容量随之改变。通过检测电容值变化，可反推振动幅度。
核心特性：
微米级位移分辨率，灵敏度高
零频响应，可测量静态加速度
环境适应性好，受温度影响较小
局限：信号输入输出为非线性，量程有限，对电缆电容敏感
典型应用：半导体设备振动控制、精密加工机床、低频振动测量。
4. 电磁式（磁电式）速度传感器：速度测量的能量转化专家
工作原理：基于法拉第电磁感应定律，当线圈与磁场发生相对运动时，线圈中产生感应电动势。其输出电压与振动速度成正比，因此本质上是一个速度传感器。
核心特性：
输出信号与振动速度直接相关，无需积分或微分
结构简单，输出阻抗低，抗干扰能力强
适合中低频振动测量
典型应用：大型电机、风机等设备的长期振动监测。
5. 电阻应变式加速度传感器：结构健康的应力记录仪
工作原理：在弹性元件（如金属梁）表面粘贴应变片，振动导致元件形变时，应变片电阻发生变化。通过惠斯通电桥将电阻变化转化为电压信号，间接测量振动加速度。
核心特性：
可测量静态和动态信号，零频响应
设计灵活，可实现微型化
受温度影响较大，一般需要温度补偿
典型应用：桥梁、建筑等结构的模态分析，低频振动测量。
三、振动传感器的典型应用场景
1. 工业设备预测性维护
通过持续监测电机、泵、风机等旋转设备的振动频谱，可提前识别轴承磨损、齿轮啮合异常、转子不平衡等故障，避免非计划停机。这是工业物联网中最具价值的应用方向之一。
2. 新能源汽车安全守护
电池包内部布置振动传感器，实时监测碰撞冲击，触发紧急断电保护。车载电子设备中，微型振动传感器用于香薰机震动启动、防盗报警等功能。
3. 结构健康监测
在桥梁、建筑、管道等大型基础设施上部署振动传感器，监测结构模态变化，评估安全状态。
4. 消费电子交互升级
智能手机通过加速度传感器识别握持姿态，自动调整屏幕方向；智能手表通过振动模式分析用户运动状态（如跑步、游泳）。
5. 特殊环境监测
在矿山、长输管道、强磁场环境等传统传感器难以部署的场景，自供电振动传感器可解决供电受限的问题。
四、行业代表性厂家深度解析
在振动传感器领域，不同厂家基于各自的技术积累和市场定位，形成了各具特色的发展路径。
1. 江苏联能电子：压电传感的领军企业
江苏联能电子技术有限公司始创于2001年，是国内规模最大、品种最全的振动传感器专业制造厂家，也是国际上为数不多的集敏感功能压电陶瓷材料、传感器到测试分析仪器全产业链于一体的国家高新技术企业。
公司拥有四大类16个系列300多个品种的产品，涵盖各类传感器、信号调理器、动静态信号采集与分析系统、模态分析仪器等。其研制的高性能压电陶瓷材料及相关器件是国家高技术产业化示范工程项目，填补了国内空白，产品广泛应用于航空航天、国防、基础工程建设等领域。
2. 深圳市成晟兴科技：微型振动传感专家
深圳市成晟兴科技有限公司成立于2008年，是一家聚焦于微型振动传感器、方向传感器、倾斜传感开关等产品的技术驱动型生产企业。公司通过多年自主创新研发，突破传统技术瓶颈，创造性地将传统滚珠开关、倾斜开关及振动传感器进行了微型化集成式封装生产，是国内同行最早进行全自动生产的高新技术企业。产品广泛运用于汽车电子、智能数码、智能穿戴、家用电器、工业自动化等需要感知各种震动的场合。
3. 振电智感：自供电技术新锐
振电智感由清华大学与新南威尔士大学博士团队联合创立，专注于新型传感器与能量采集平台的创新研发。其核心产品——自供电振动传感器，采用摩擦电技术，结合微米级高共振结构与新型驻极材料，开发出业内首款“零功耗自供电”振动传感器，具有卓越的抗强物理场能力。该技术解决了传统传感器因供电受限而难以部署在矿山、长输管道等复杂环境的痛点，已通过超导磁体、能源管网、风电设备等严苛工况验证，填补了国产传感器在强磁场与防爆监测领域的技术空白。
4. 东莞市百灵电子：深度定制与场景解决型伙伴
东莞市百灵电子有限公司创立于2007年，是国家高新技术企业、广东省专精特新企业，专业致力于各种振动传感器、倾斜开关、光电开关等传感元件的开发、设计与生产。产品广泛应用于家用电器、仪器仪表、防盗设备、汽车电子、智能穿戴等领域。
百灵电子的核心优势体现在：
场景驱动的定制开发能力：以车载香薰机震动启动项目为例，客户要求传感器灵敏度高、360度全方位振动触发启动。百灵工程师携带样品驱车3小时赶往客户现场，现场调试测试35次直至凌晨2点，最终达到客户使用要求。这种“一对一项目陪跑”的服务模式，确保了定制方案与客户产品的完美契合。
全流程品质管控：百灵视产品质量为企业的生命，从设计、开发、打样、测试到成品批量出货，每个环节都有专业人员定岗定位对接。公司严格遵循ISO9001质量体系标准，对成品进行全检，及时消除不合格产品，确保用户收到的产品无质量问题。

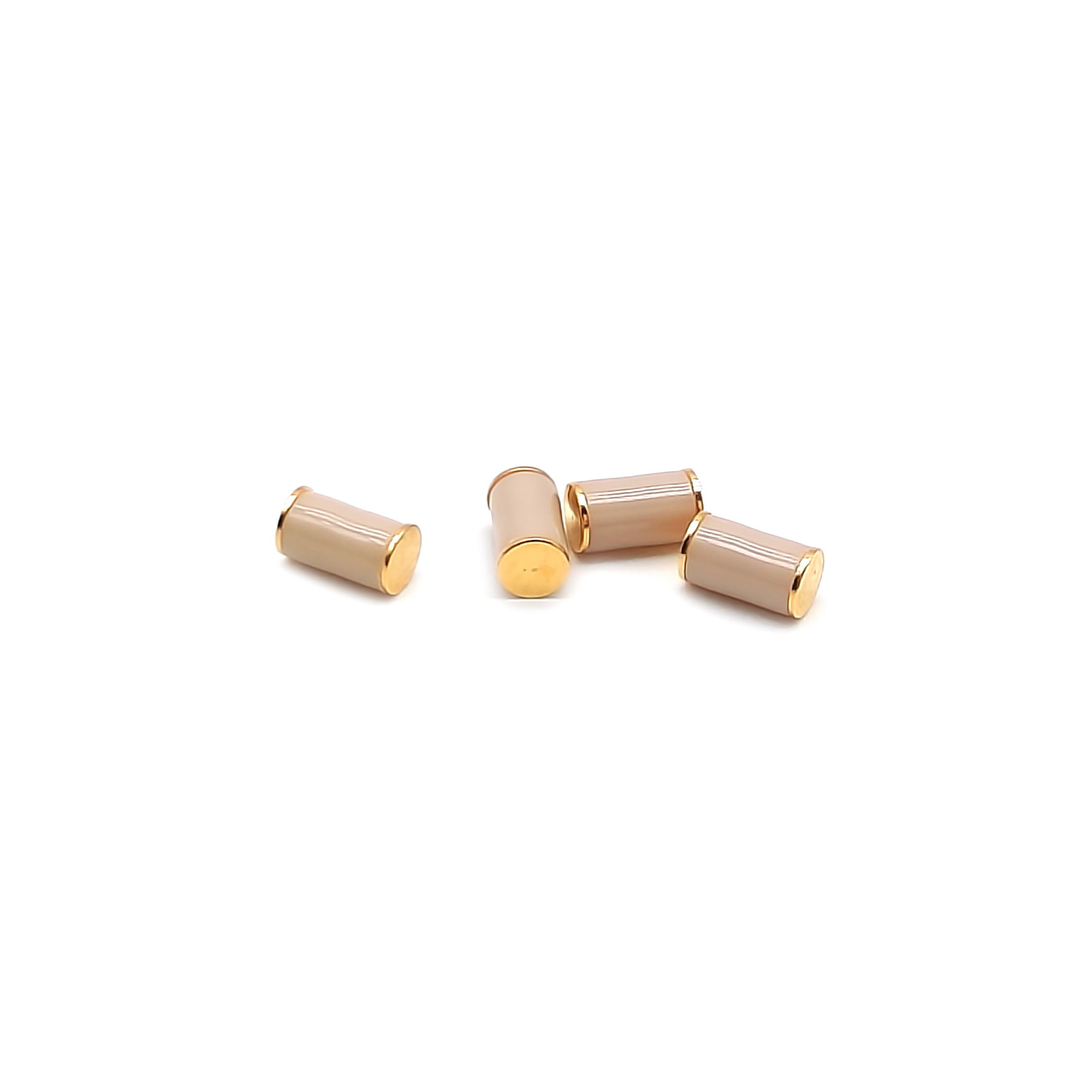

微型化与集成封装经验：百灵在振动开关、倾斜开关领域积累了丰富的微型化设计经验，产品采用SMT编带包装，适用于自动贴片生产，可满足消费电子对小型化和高集成度的要求。
产学研融合创新：百灵与高校深度共建“智能传感现代产业学院”，构筑稳定的人才蓄水池和创新外脑，形成“人才孵化-技术攻关-产业应用”的增强闭环。
百灵电子的振动传感器产品已应用于美泰、伟易达、中瑞思创、拓普泰克、飞利浦等知名电子厂商，在汽车电子、智能家居、工业控制等领域赢得了客户的广泛信赖。
五、选型建议与注意事项
对于工程师而言，选择合适的振动传感器可参考以下要点：
1. 明确测量对象
高频振动（>1kHz）→ 压电式
非接触测量 → 电涡流式
精密位移监测 → 电容式
中低频速度测量 → 电磁式
静态或超低频 → 电阻应变式或电容式
2. 考虑环境因素
强电磁干扰环境：电涡流式具有优势
高温环境：需选用耐高温型号或电荷输出型压电传感器
防爆场合：可考虑自供电传感器，无电路设计更安全
3. 关注性能参数
灵敏度与量程的平衡：灵敏度越高，测量范围越小
频率响应范围：需覆盖被测信号的主要频率成分
安装方式：是否影响被测结构的动态特性
4. 评估长期可靠性
定期校准：建议每年校准一次
供应商技术支持和定制能力：对于非标应用尤为重要
六、结语
振动传感器作为机械世界的感知触角，通过压电效应、电磁感应、电容变化等多样化的物理机制，将振动位移、速度、加速度转化为可量化分析的电信号。从压电式的高频响应到电涡流式的非接触测量，从电容式的微米精度到电磁式的速度直读，每一种技术类型都在其适用领域发挥着不可替代的作用。
市场上既有江苏联能电子这样覆盖全产业链的压电传感领军企业，也有成晟兴科技在微型振动传感领域的深耕，还有振电智感以自供电技术创新开辟新赛道。而在面对那些超出标准产品范围的复杂、非标应用需求时，像东莞市百灵电子这样以深度理解、场景驱动、品质管控、全程协同为核心的工程伙伴，则能够提供从问题诊断到方案落地的完整支持。
对于正在为设备监测、工业自动化或智能产品寻找振动感知方案的工程师而言，理解“振动传感器怎么选”的本质，在于认清测量任务的核心需求与不同技术类型、供应商能力的匹配度。希望本文的系统梳理与厂商解析，能够为您的振动监测项目提供一份有价值的参考。
