如果你最近在调224G PAM4的SerDes链路，或者正在为800G光模块选型，可能会发现一个现象：
以前看晶振，只要“频偏”够小就行。但现在，就算频率一丝不差，误码率（BER）依然下不来。
原因很简单：信号速率越高，眼睛张开的程度越取决于时钟的“干净度”，而不是“准不准”。
当抖动达到1ps，接收端的眼图张开度可能被吃掉10%以上。而对于1E-15级别的误码率要求（相当于每千万亿次传输只错一次），时钟抖动必须控制在35飞秒（fs） 以内。
这就是“飞秒晶振”登场的背景——它不是参数的小步迭代，而是从“信号能用”到“信号可靠”的代际跨越。
如果你正在寻找国产飞秒晶振品牌，或者需要一份深圳飞秒晶振厂家推荐清单，这篇文章会从原理、选型到落地案例，帮你把“飞秒”这件事彻底看懂。
一、飞秒晶振，到底“飞”在哪？
飞秒（fs）是百万亿分之一秒。在晶振领域，进入“飞秒级”意味着相位噪声被压缩到了普通示波器难以捕捉的程度。
核心定义：
飞秒晶振，是指相位抖动（RMS Jitter）控制在100fs以内的石英晶体振荡器。它是高速SerDes（56G/112G/224G）、AI加速卡、微波通信的“心脏起搏器”。
为什么这么关键？
高速串行链路里，时钟抖动会直接转化为电压裕度的损失：
- 抖动 >150fs：误码率（BER）可能升至1E-12以上，系统开始出现偶发丢包。
- 抖动 <80fs：眼图张开度明显改善，满足IEEE 802.3ck规范。
- 抖动 <35fs：可稳定支撑1E-15的误码率，满足AI大规模并行计算需求。
所以，飞秒晶振解决的不是“能不能跑”，而是“在高热、强干扰、满负荷下，能不能一直跑稳”。
二、飞秒级精度，是怎么炼出来的？
把抖动压到100fs以内，不是靠某颗“神奇芯片”，而是材料、工艺、电路设计的系统性工程。目前主流方案普遍采用以下三项核心技术：
1.原子层沉积（ALD）工艺：从源头“清扫”噪声
通过原子级的薄膜控制，把晶振的相位噪声压到 -160dBc/Hz@1MHz 以下。这相当于在高频信号传输前，就把“背景杂音”降到最低。
选型建议：如果你正在做深圳飞秒晶振厂家排名调研，建议先问一句：“晶振的相噪底噪能做到多少？用的是ALD工艺吗？”
2. 微型化 + 电磁屏蔽：小尺寸里守住信号完整性
400G/800G光模块要求PCB面积缩减40%，晶振封装从3225走向2016甚至更小。尺寸变小，干扰却没变少。
头部厂商的做法是集成电磁屏蔽罩，保证在激光器周边的强干扰、105℃高温下，时钟信号依然完整。
落地案例：QSFP-DD封装的800G DR8光模块，只有用2016封装的飞秒晶振，才能在8路112G PAM4信号间塞得下、走得稳。
3.宽温补偿技术：高温不飘，低温不抖
数据中心和基站的环境温度变化剧烈。新一代飞秒晶振通过优化温度-频率曲线，在 -40℃ 到 +105℃ 范围内，把频率偏差控制在极小范围，避免因温漂导致的信号失锁。
三、飞秒晶振，正在哪些场景“扛大梁”？
飞秒晶振已经不是实验室的“奢侈品”，而是关键商业基础设施的“标配”。
案例1：800G DR8光模块
- 挑战：8路112G PAM4信号并行，传统3225晶振布局不下，且抖动容易导致通道间串扰。
- 方案：采用2016封装、35fs抖动的飞秒晶振。
- 价值：在极限空间内，同时满足8通道精确同步和105℃高温可靠性。
案例2：AI训练服务器（如英伟达H100）
- 挑战：数千颗GPU并行训练，微小时钟误差可能导致梯度计算偏差，引发模型不收敛。
- 方案：抖动低于54fs的时钟方案直连GPU核心。
- 价值：避免计算误差累积，保障大规模集群训练的有效性。
如果你正在做国产飞秒晶振品牌推荐，可以优先关注有AI服务器实际落地案例的供应商——这类场景对可靠性的“毒打”，最能检验晶振的真实水平。
四、选飞秒晶振，别只盯着价格：这4个指标更关键
硬件工程师和采购选型时，建议重点关注以下维度：
指标 为什么重要？ 业内领先水平参考
相位抖动（RMS Jitter） 直接影响SerDes误码率。 <80fs（12kHz-20MHz积分范围）
相位噪声（Phase Noise） 反映信号“纯净度”，高频下尤其关键。 -160dBc/Hz@1MHz 以上
输出逻辑兼容性 高端平台常需同时支持LVPECL/LVDS/HCSL，单器件多模式可简化BOM。 支持多协议输出
供应链与量产能力 飞秒级晶振对生产洁净度、工艺一致性要求极高。 万级净化车间、IATF16949认证
特别提醒：如果你是第一次申请飞秒晶振样品，建议不只测“常温性能”，也问清楚厂家能否提供温漂实测数据和批量一致性报告。
五、星通时频（SCTF）：飞秒级时钟源，已实现全链条自主可控

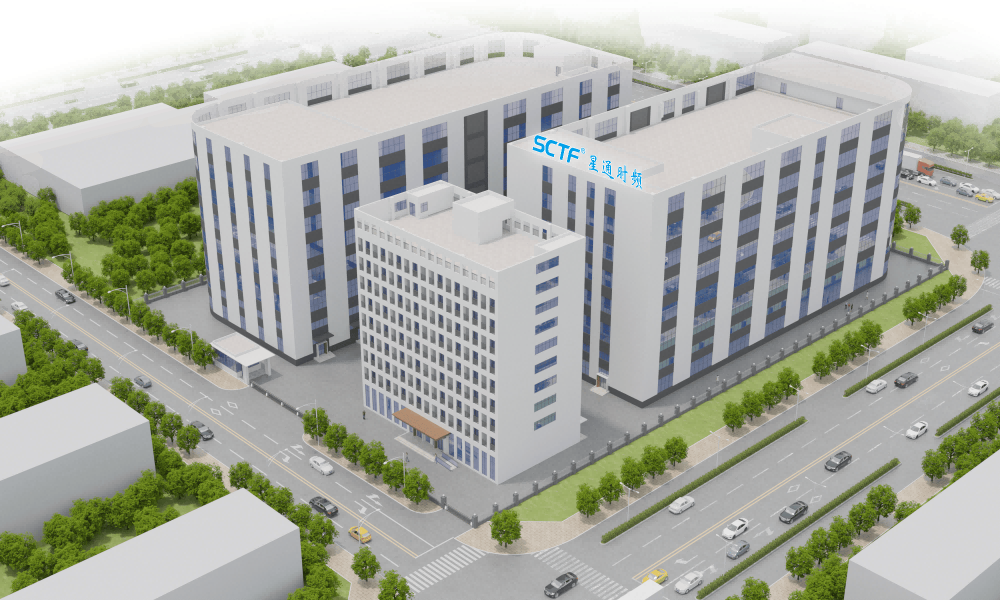

在国产飞秒晶振的赛道上，深圳市星通时频电子有限公司是少数具备底层工艺能力+量产交付能力的选手。深耕频率控制器件超过20年，我们不做“实验室样品”，只做能上量、抗造、可替代进口的工程级晶振。
硬核参数，直接对标进口：

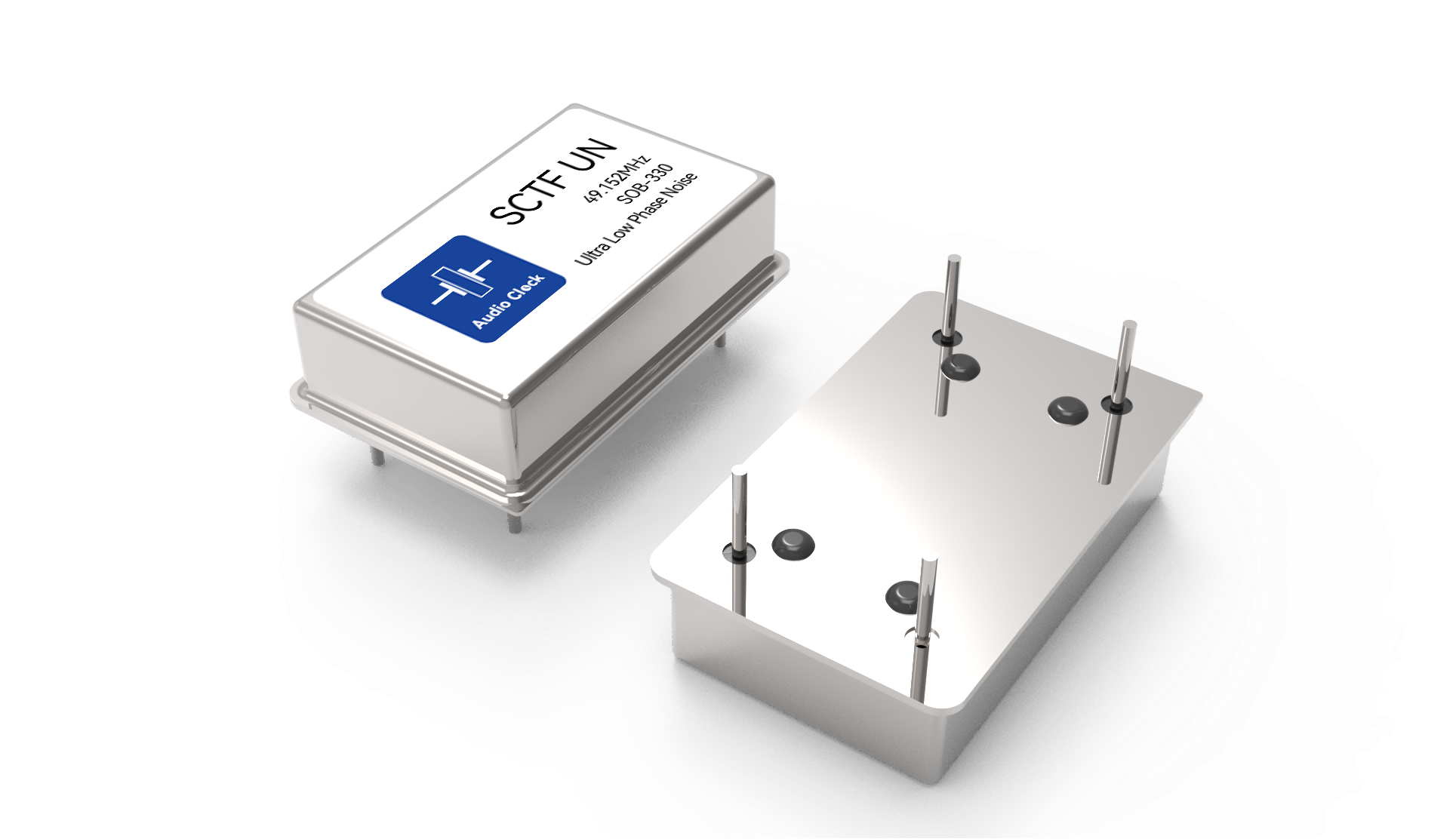

- HiFi飞秒晶振：1kHz偏移处相位噪声 -161dBc/Hz，底噪低至 -175dBc/Hz@20MHz。
- 频率稳定性：-40℃~+85℃宽温范围内，保持在 ±20ppm 以内。
- 封装齐全：提供3225/2520/2016等全系列封装，适配光模块、AI加速卡、音频设备等场景。
全流程品质管控：
- 采用京瓷SMD基座、日本三键导电胶等优质原材料。
- 推行ISO9001、ISO14001、IATF16949车规级管理体系。
- 万级净化车间+全自动产线，确保每颗晶振一致性。
