浅层气浮机的主机结构原理

浅层气浮装置铁岭市上饶市嘉兴市
浅层气浮也是利用溶气气浮法，就是设法在待处理液体中通入或产生大量密集带有压力的细微气泡。在管道以常压下释放，使其在池内与杂质、絮粒互相粘附形成整体从而依靠浮力使其上浮至液面，以完成固、液分离的方法。
1、浅层气浮机的主要结构

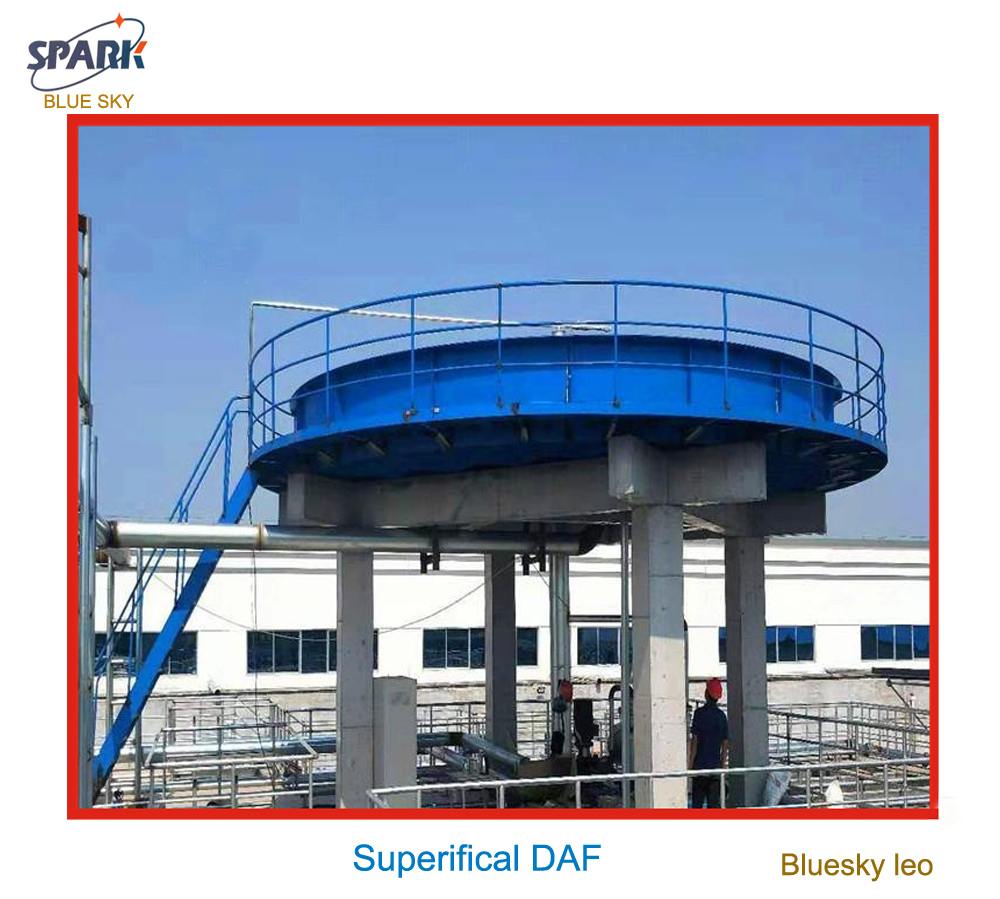

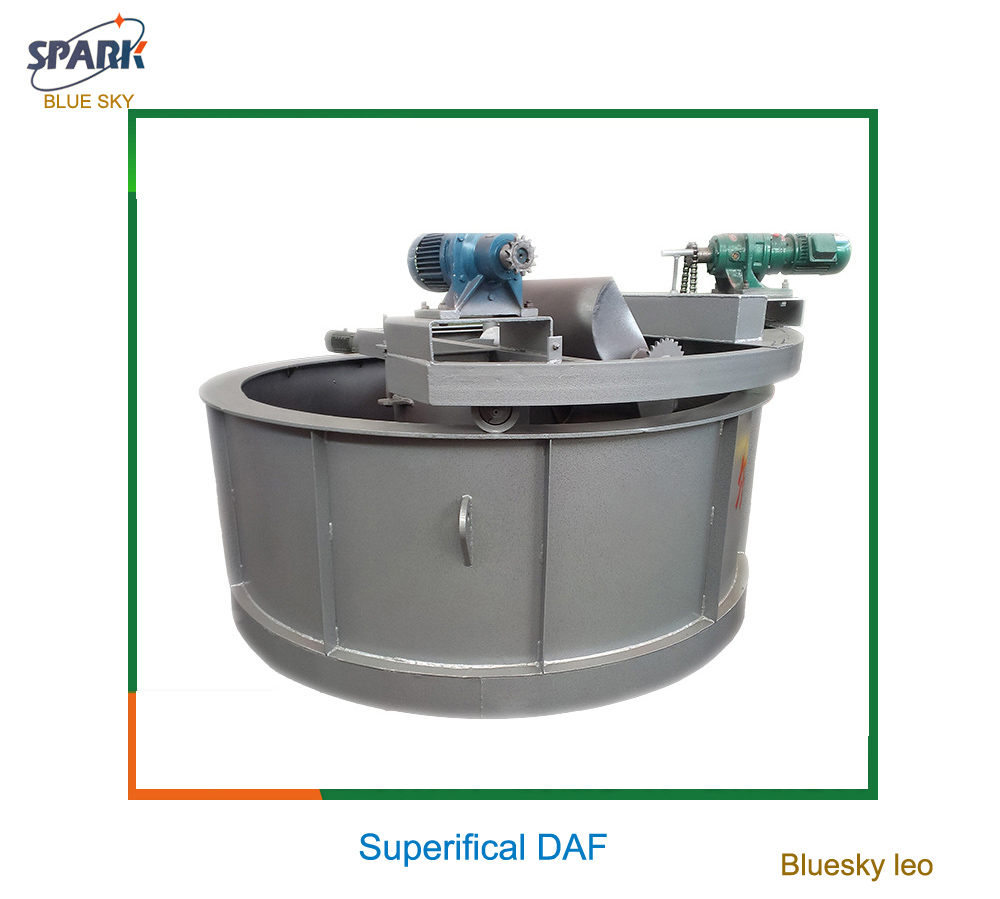

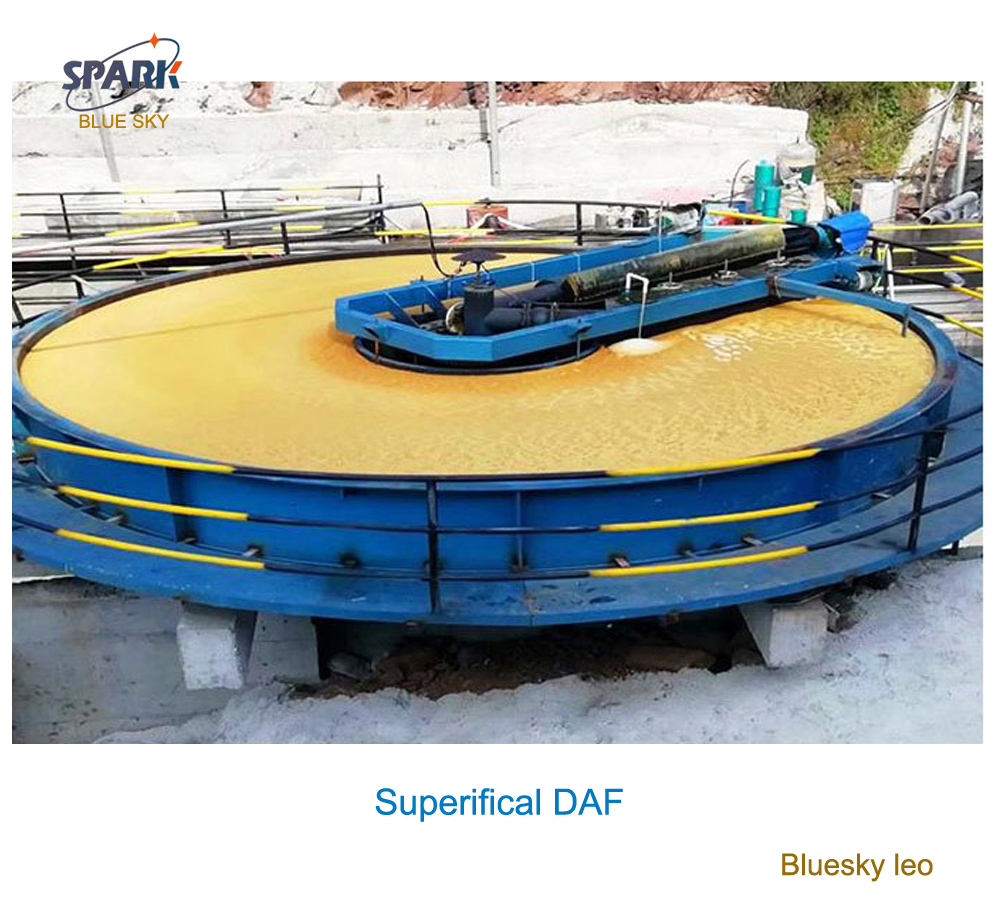

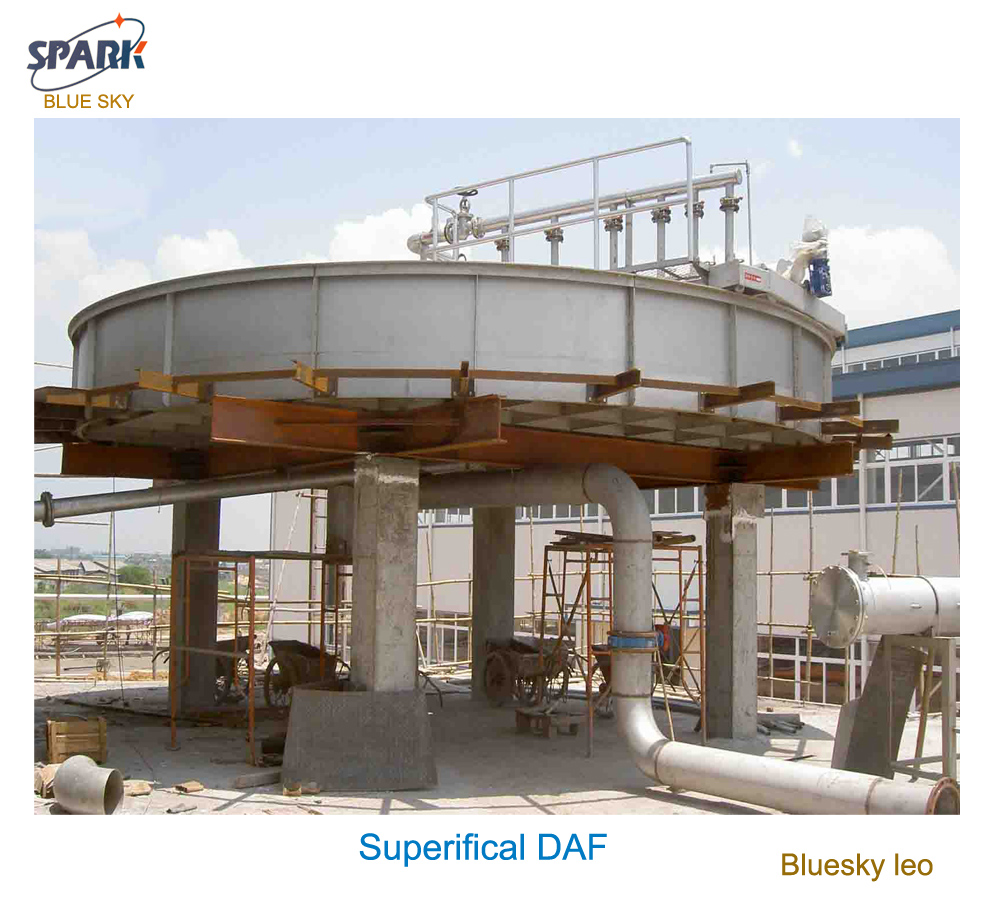

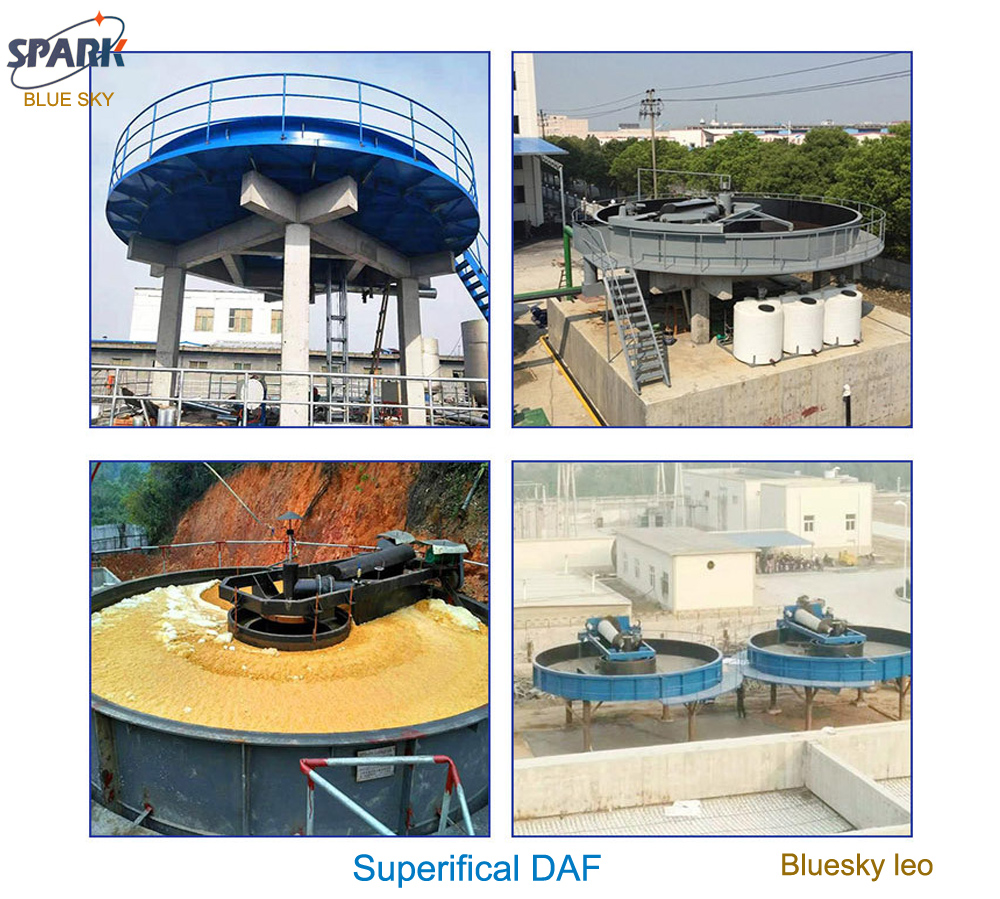

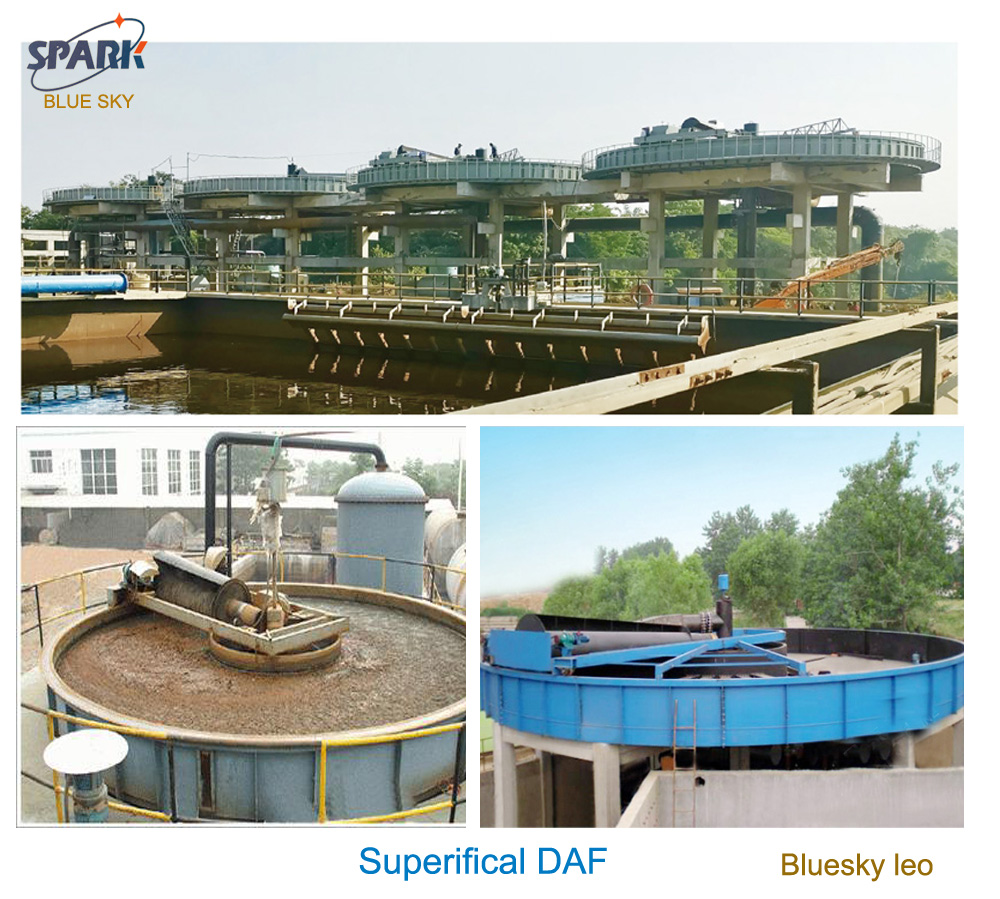

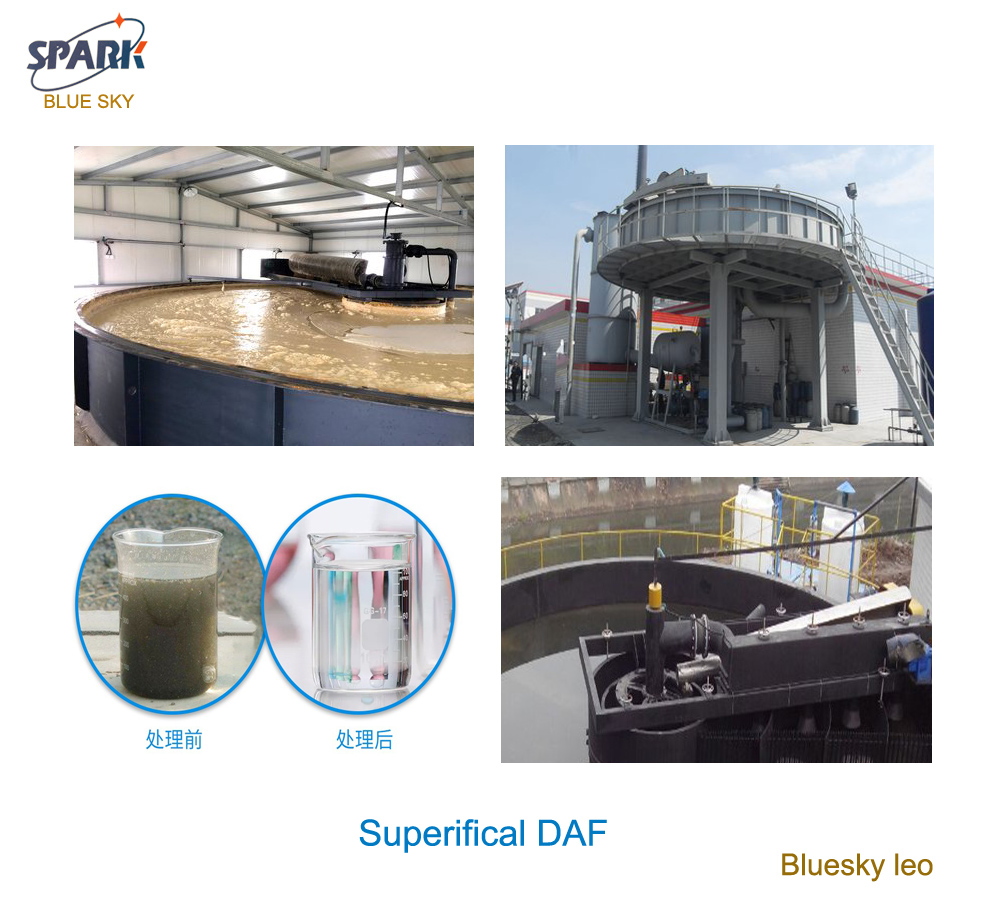

浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体，整体呈圆柱形，结构紧凑，池子较浅。
装置主体由五大部分组成：池体、旋转布水机构、溶气释放机构、框架机构、集水机构等。进水口、出水口与浮渣排出口全部集中在池体中央区域内，布水机构、集水机构、溶气释放机构都与框架紧密连接在一起，围绕池体中心转动。
2、超效浅层气浮系统特点
（1）采用“浅层理论”、“零速度理论”和新溶气机理设计；
（2）停留时间短，仅有3-5分钟，表面负荷9.6-12m/m.h，占地面积小；
（3）池深仅为600-700mm；
（4）出渣含固率可以3-5%，悬浮物去除率可达98%，出水悬浮物可低于30mg/l；
（5）强制布水，进出水都是静态的，微气泡与絮粒的粘附发生在包括接触区在内的整个气浮分离过程；浮渣瞬时清除，隔离排出，水体扰动非常小；
（6）溶气管设计，体积小，溶气，溶气水和药剂加入点合理选用，实现共聚气浮；
（7）设备轻巧、、稳定性高、便于运输和安装；
（8）此产品系我公司吸引国外技术、开发，具有国内水平。
3、应用范围
本系统广泛用于造纸、纺织、制糖业、食用油、乳制品、羊毛加工、制革业、制皂业、医药废水、饮料业、淀粉业、炭黑工业、炼焦业、纤维制品业、酿酒业、采油工业、市政污水回用等行业
4、主要技术指标
型号(model) 池径(mm) 池深(mm) 处理量(m/h) 总功率(kw)
qtqf2400 2400 600 24 9.6
qtqf3200 3200 600 45 13.2
qtqf3900 3900 600 74 21
qtqf4500 4500 600 101 25
qtqf5500 5500 650 156 26
qtqf6300 6300 650 209 36
qtqf6700 6700 650 238 36
qtqf7400 7400 650 250 40
qtqf8100 8100 650 300 44
qtqf9000 9000 650 360 69
qtqf10000 10000 650 560 72
qtqf12200 12200 650 850 100
qtqf13400 13400 685 1026 121
qtqf14800 14800 685 1265 147
qtqf17000 17000 685 1633 160


5、浅层气浮与传统气浮装置的比较
传统气浮装置中，池深一般为2.0～2.5 m，这是因为设备是静止的，水体是运动的。水体从反应室进入接触区时会产生流向的改变和流速的重新分布，即把水流转变成均匀向上的流动，这就需要有一定的时间和高度来完成这一变化，其高度一般不低于1.5 m。而浅层气浮由于“零速度”原理的应用，实现了设备是运动的，水体是静止的，消除了由于水体的扰动对悬浮颗粒与水分离的影响，降低了对高度的要求；另外在传统气浮装置中，难免有泥砂或絮粒沉于池底，为防止带出池底的泥砂，出水管一般悬高300 mm，而在浅层气浮装置中，由于池底设置了刮泥装置，因此不需设置悬高段。通过以上分析，浅层气浮装置的有效水深一般为400～500 mm。
　　 传统气浮装置中，水体的停留时间一般控制在10～20 min；而浅层气浮装置中，停留时间只需2～3 min。
　　传统气浮装置中，溶气系统配备的是溶气罐，若按溶气罐的实际容积来计算，其水力停留时间为2～4 min；而浅层气浮装置中，溶气系统采用的是溶气管，取消了填料，使溶气管的容积利用率达100%，其水力停留时间只有10～15 s。
　　 在传统气浮装置中，刮渣器定期对浮渣层进行清除，无法根据浮渣的浮起时间进行有选择性的清理，因此不但对水体有较大的扰动，而且浮渣的含水率也较大；在浅层气浮装置中，螺旋撇渣器安装在配水系统的前部，清除的浮渣总是气浮池内浮起时间最长(2～3 min)的浮渣，即固液分离最、含水率最小的浮渣。
6、浅层气浮的性能特点
1）.有效水深400-500mm。
2）.池内水力停留时间(3-5min)。
3）.净化量大，即表面负荷高。
4）.占地面积小，单位负荷轻，全部预制构件组装，不需要操作室，设备可以架空安装，也可多层组合。
5）.安装维修费用低，易于清扫。
6）.净化程度，高悬浮物去除率达90%以上。
7、适用范围
该设备广泛应用于给排水处理工程。用途在给水处理工艺程序中，固液分离技术及其设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除，气浮是最有效的方法之一。
（1）应用于湖泊水为水源的自来水除藻降浊；
（2），应用于工业污水处理工程，如、石油化工、纺织、印染、电镀、制革、食品工业等领域；
（3）应用于污水中有用物质的回收，如：造纸、浆水中的纤维回收等领域。

浅层气浮机的主机结构原理

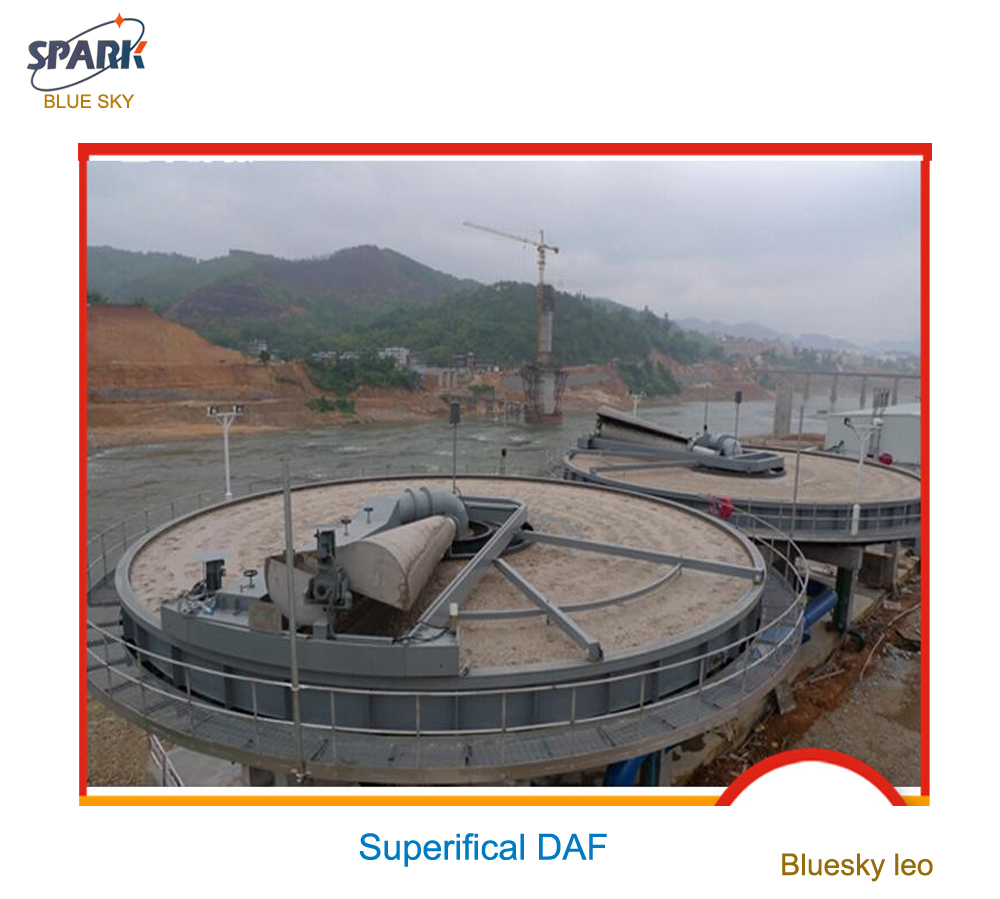

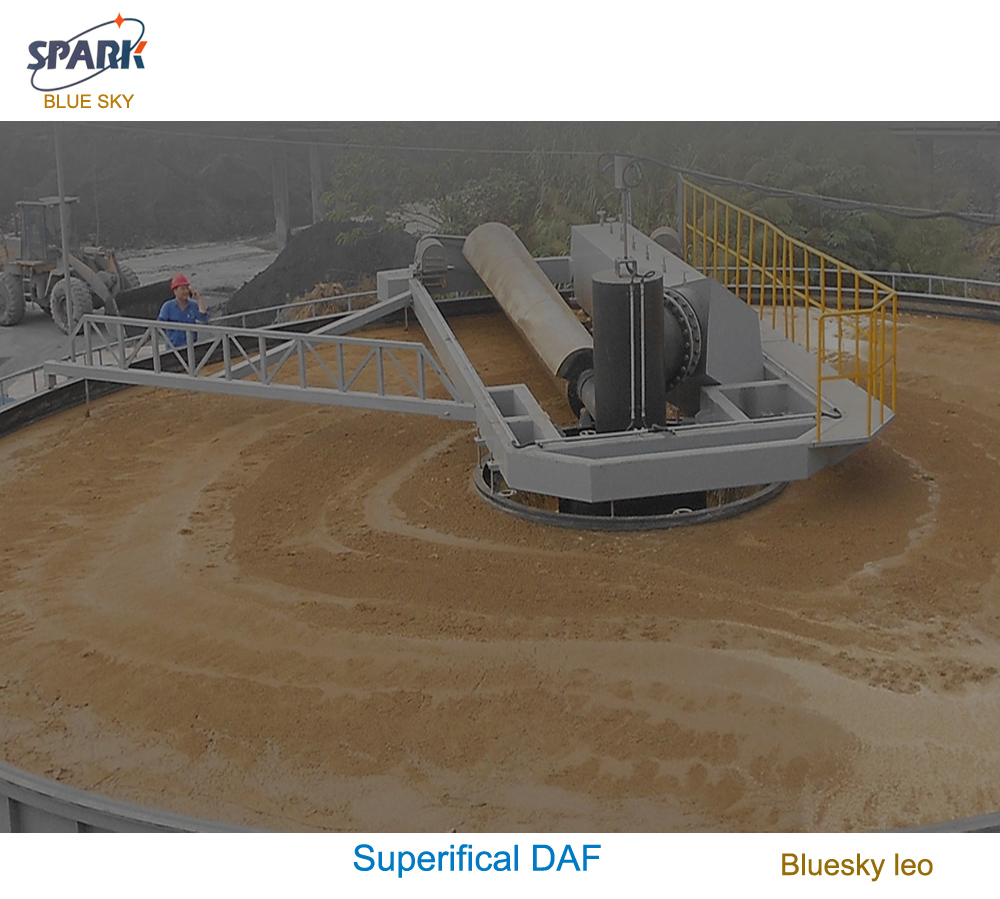

浅层气浮机采用溶气气浮原理，是在待处理的水中通入部分溶气水，利用溶气水中释放出的微小气泡，将水中的悬浮物或油浮出水面，从而达到固液分离之目的。  浅层气浮机的主机是指浅层气浮机中的分离部分，其中包括池体，浮渣，收集装置，静止圈，溢流调节装置，行走架，旋转进水管，旋转布水结构等。  主机的旋转部分包括进口、出口和污泥去除机构，这部分和螺旋浮渣斗以和进水速度一致的速度沿池旋转。原水从池中心的旋转进水管进入，通过旋转部分水管布水，布水 管的移动速度和进水流速相同，这样就产生了“零速度”，这一原理 的应用是浅层气浮机的关键。
这样进水就不会对池水产生扰动，使得颗粒的悬浮和沉降在一种相对静止的环境下进行，从而缩短了停留时间。浮渣收集装置中的螺旋渣斗具有自转和公转两个运动，自转撇走液面上的浮渣，公转使得渣斗能够覆盖整个液面。
