1. ?结构与组成?

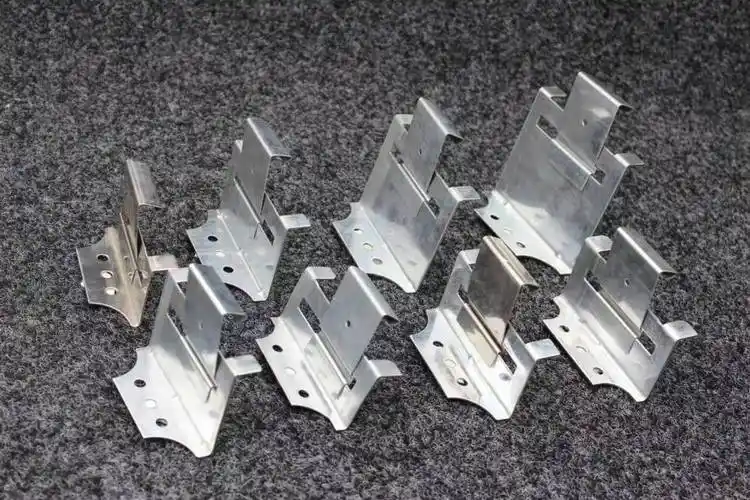

- 470彩钢瓦支架由底座和挂钩（或铁片）组成，采用滑动暗扣设计，底座厚度通常为1.2mm、1.5mm或2.0mm，挂钩厚度为0.6-0.7mm?13。
- 滑动底座支持热胀冷缩变形，避免屋面板受力损坏?5。
2. ?材质与工艺?
- 材质主要为热镀锌Q235B钢材，耐腐蚀性强?15。
- 部分型号可定制加宽（如95mm至105mm）或加高?28。
3. ?规格参数?
- ?高度范围?：标准高度68-70mm，根据保温层需求可加高至75mm、85mm、100mm、125mm、130mm等?13。
- ?开口尺寸?：挂钩开口多为14.5mm或16mm，部分型号为13mm?34。
4. ?应用场景?
- 主要用于角驰Ⅱ型、Ⅲ型彩钢瓦（如YX66-470、HV-60-470）的暗扣式固定，适用于大跨度钢结构厂房、体育馆、高铁站等金属屋面?25。
- 支持直立锁边（360度/180度）及滑动安装，适配铝镁锰板、镀铝锌板等材质?78。
5. ?安装方法?
- 底座通过螺栓固定在檩条上，顶部挂钩嵌入彩钢板肋部，无需穿透屋面即可实现固定?45。
- 安装时需根据保温层厚度调整支架高度，并确保与屋面板型号匹配?35。
