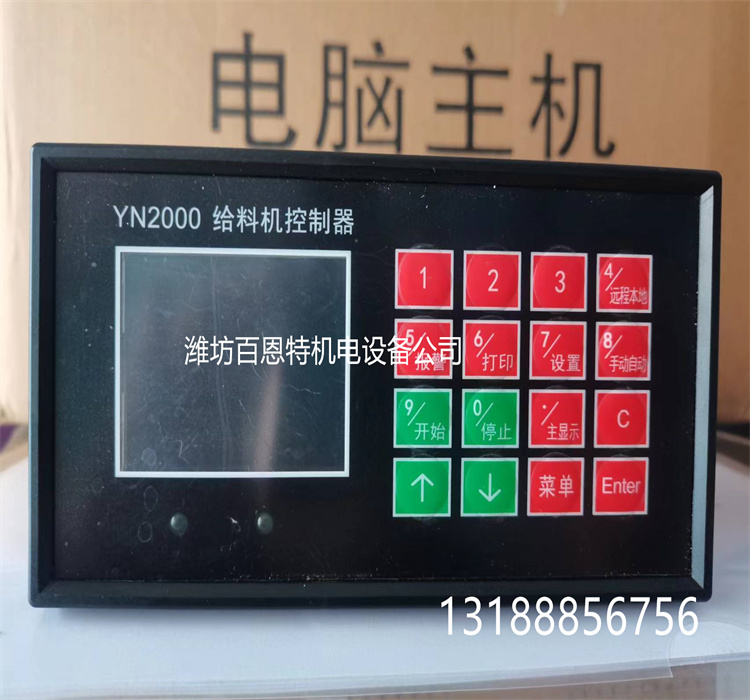

YN2000给料机控制器
1.1概述
百恩特机电操作手册详细说明了称重给料机控制器的安装、操作、校准及维护等方面的信息。
1.2简介
给料机控制器为面板安装型，采用32位ARM微处理器控制，24位AD转换器，处理称重传感器的重量信号和皮带速度信号，计算流动物料的流量和累计量，显示在仪表上。同时仪表内置智能流量控制中心，提供编程的电流（电压）输出，控制给料机运行，并提供累计量的远程脉冲计数输出及正比于流量的电流输出。仪表可通过RS-485接口和上位机、打印机进行远程连接也可进行仪表间通讯，完成数据的传输及控制。
潍坊百恩特机电设备有限公司仪表采用全中文操作界面，字库为32*32的字体，操作直观简便。并具有多种自动检测功能，便于用户校准和维护。
1.3环境参数
室内/室外：安装地点应尽可能靠近称重传感器，注意防尘，防潮。
储存温度： -30℃ —+70℃
运行温度： -20℃ — +50℃
最大相对湿度：95%
1.4电源
85~265VAC 50Hz~60Hz
1.5称重传感器
仪表提供9VDC ± 5%， 250mA 激励电源， 可并联8只350R称重传感器
灵敏度，0.5mV/V – 4mV/V
最大输入信号 22mV
称重传感器屏蔽线必须接到仪表的屏蔽端
1.6速度输入
仪表可为外部提供12V 100mA驱动，速度输入形式：集电极开路（NPN）、发射集开路（PNP）、推挽（TTL）或外部电压。速度脉冲范围：5-3000Hz，外部电压为0~5V。
1.7主板数字输入端口
仪表主板提供4个可编程输入端口，接收无源触点开关信号。
1.8主板数字输出端口
仪表主板提供4个可编程无源触点输出端口。输出负载能力AC250V 3A DC24V 3A。
1.9通讯
二路标准的RS-485接口（进行了隔离及保护，标配一路，一路可选），可选择为打印、通讯、接大屏幕或仪表间通讯。
1.10电流输出
三路：二路标配分别为正比于流量的电流及流量控制电流（或电压），输出范围可编程为：4-20（1~5V）或0-20mA（0~5V）；一路可选的护展电流可编程为用于双变频控制（可选）或正比于流量、速度、载荷的电流。
1.11电流电压输入
两路：一路为来自于远程（DCS）的控制电流，输入范围可选4-20mA或0－20mA；另一路为来自于变频器的正比于速度的电压（0~5V）。
1.12显示
采用真彩TFT 2.4寸屏，分辨率：320*240，最多可显示中文16*16汉字15行*20字，不 同的颜色显示可令你直观的分辨出仪表的运行状况。
第二章 安装
2.1总述
本章内容包括给料机控制器的安装，配置，和初始编程。仪表不应安装在环境条件剧烈变化的地方，尽量选择室内安装，否则需要安装防护设施避免阳光直射，潮湿，碰撞和剧烈的机械震动。仪表可安装在最远距离称重传感器300米的地方。
2.2安装
给料机控制器通过安装支架安装于控制柜内，开孔尺寸：77mm*152mm，深度180mm。
2.3安全警示
警告
在阅读完下列警示条例之前不要进行任何安装，运行和维护操作
在未完全理解手册之前，不要连接仪表电源。
严格遵守本手册中的警告和操作程序，避免人员伤害和设备损坏。

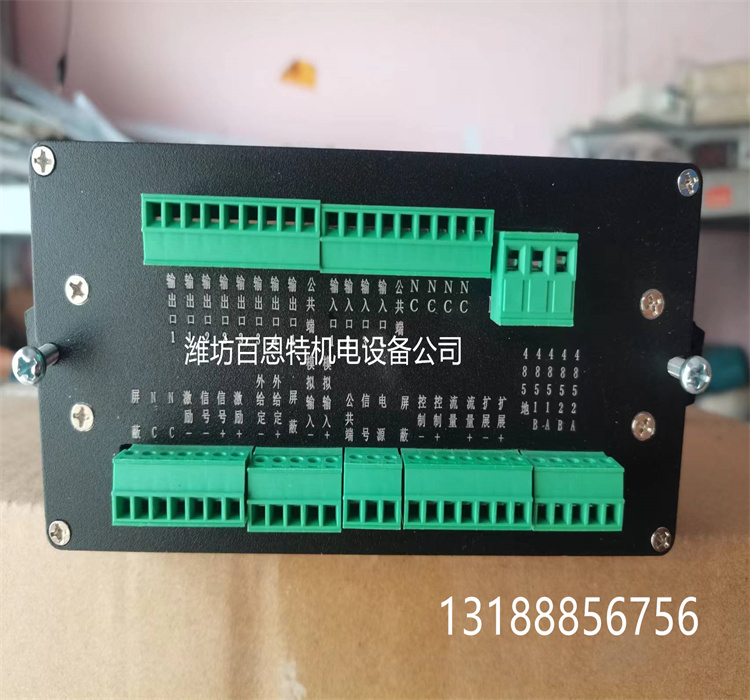

2.4接线
确保电源关闭
不要把信号线和电源线或其它具有强电磁干扰电缆布放在同一导管内。
仪表外壳和导管应一点接地。
检查所有连线是否正确并牢固。
严禁使用“兆欧表”检查线路。
电源进线应安装断路器（最大20A），断路器的安装位置应便于操作并有明确标识用于本仪表。
所有导管应从机箱底部进入，不应从机箱顶部或侧面进入。
仪表应使用单独的电源，如有必要可使用隔离变压器。
2.5注意
不要剪短称重传感器的电缆线。
传感器信号线不应和电源线使用同一导管。
屏蔽电缆的屏蔽层应单端接地，按照图示连接。
机箱必须接地。
