1.1 概述

ZD6000型皮带秤控制仪表是专门针对皮带秤设计的一种高性能控制仪表，采用抗干扰措施和多项单片机最新研究成果，具有功能强大、体积小、可靠性高和适应性强等特点。适合各种形式和各种量程的皮带秤的控制，用于绞刀秤、圆盘秤和转子秤等多种形式的动态秤的控制。该仪表适用于以下的控制系统：

1.  定量给料机通过控制给料机的皮带速度或预给料控制流量。

2.  皮带秤通过皮带速度控制皮带负荷，从而控制流量。

   1.2功能特点

   1．标准的RS-232和RS-485通讯功能，遵循标准MODBUS协议，通讯速度快，可靠性高。（可选功能）

   2．采用LCD显示器，128*64点阵，汉字提示信息，显示信息丰富、直观。

   3．输入输出接口采用多种硬件抗干扰技术。

   4．可通过键盘、外部信号（端口）和上位机对仪表操作。

   5．智能PID调节。并且控制周期可以任意设定。

   6．可以通过仪表接口和通讯接口等方式与上位机、PLC或DCS连接。

   7．具有流量控制和定量控制两种控制方式。

   8．具有调速和恒速两种工作模式。

   9．设有累计脉冲输出，脉冲的宽度和当量（每个脉冲代表的物料量）可通过参数设定。

   10．仪表“流量设定方式”和“启动方式”可以分别通过对应的DI输入信号进行切换，当DI有效时即为 “外部接口”方式，否则为“仪表键盘”或“通讯”方式。

   11．关键参数设定密码保护，以防止非专业人员误用。

   12．快捷参数备份、恢复功能。可备份仪表内部所有参数，当仪表参数出现问题时重新恢复。

   13. 具有容积工作方式。当荷重传感器出现问题时仪表可切换到容积工作方式。

   1.3 技术参数

1. 工作电源：85-265VAC /10W。

2. 工作环境：-10-50℃/5-90%RH(无结露)。

3. 外形尺寸：144（H）*100(W)*170(D)    开口尺寸：147（H）*113(W)（单位：mm）。

4. 重量检测：分辨率为16位，输入灵敏度为0.4-1.0μV/D（按照出厂设定的增益），误差小于0.01%。

5. 速度测量：误差小于0.01%，脉冲频率范围1-3000Hz。仪表对外提供的测速传感器工作电源为直流15V/50mA。

6. 仪表综合误差：小于0.02%。

7. 显示位数：5位（累计值除外）。

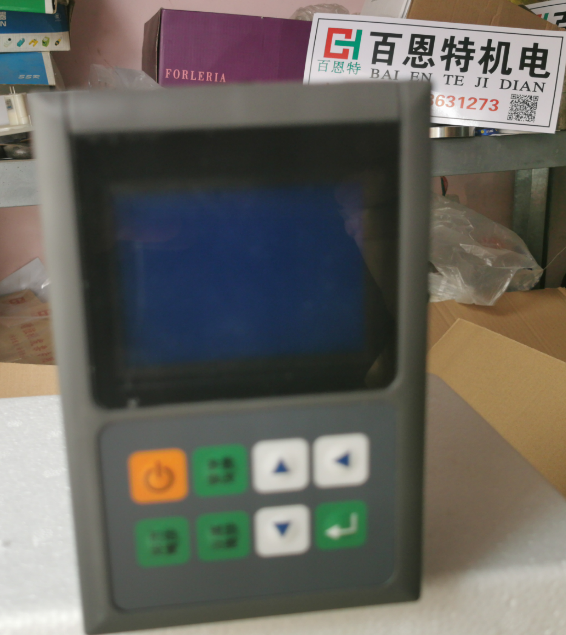

   1.4 前面板
