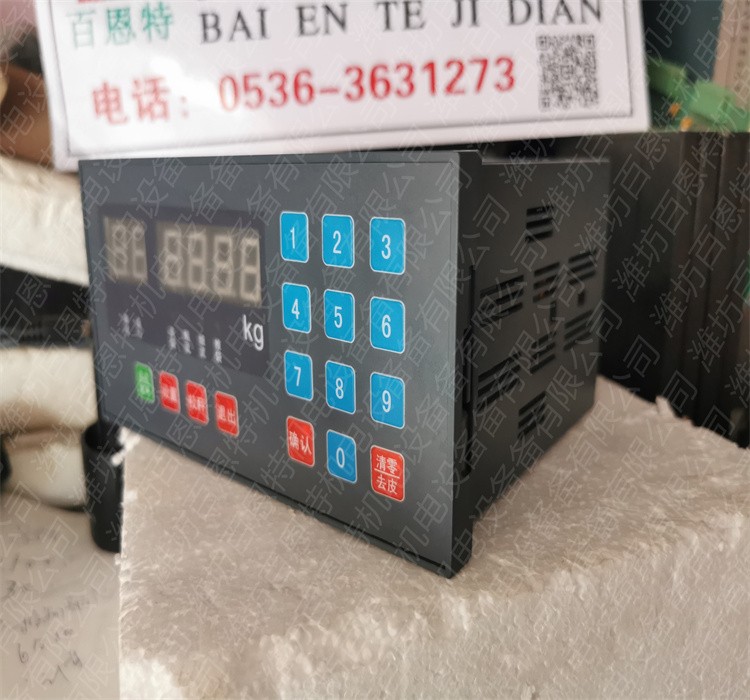

一． CXL800 简介 称重控制器是专门为化工、粮食、水泥等阀口包装机提 供定量后自动控制的精密智能一起。它具有操作简单、校准 方便、性能稳定、双阀门、高精度等特点，它具有良好的抗 干扰能力，能在复杂、恶劣的环境中可靠使用。 二． 工作原理 称重控制器采集到传感器输出的模拟信号，经进口芯片对 数据进行集成处理后，将被称物流的重量值用 LED 进行显示。 显示无聊重量值的同时经电脑程序高速运算后与设定值进 行比较，如果重量值达到了设定值，本控制器就输出信号给 控制设备，从而实现停止给料、掉袋等智能动作。 三． 技术规格 1、电源：交流 220V+10%~-15%，50Hz±2%。 2、功耗：9W。 3、工作环境温度：0--50℃. 4、工作环境湿度：≦90%RH（无凝露）。 5、四路继电器输出。 四． 使用方法 接通电源，信号检索完毕后，预热 30 分钟，按一下“清 零”按键，启动夹袋即可工作，粗流、细流指示灯亮，输出 控制信号，当重量达到设定值时，相应的粗流、细流指示灯 灭，停止输出控制信号，之后推袋指示灯亮，输出推袋信号 后，便完成一个工作周期。 五． 参数设置 按“设置”键，控制器显示 L1 15.00 同时粗流指示灯亮， 右边显示区闪烁，表示可以通过数字键区来调整粗流的重量。 粗流是快速提前上料的中间预估值，不是目标值，是快速 节约上料时间，接近目标值以前提前停止的重量。 按“确认”键，控制器转入细流重量是物料最终目标值， 设定状态，显示 L2 20.00 同时细流指示灯亮，可以通 过数字键区来调整细流，就是需要下料的目标值重量。是仪 表最终目标值。 按“确认”键，控制器显示 L3 2.00 同时推袋指示灯 亮，可以通过数字键区来调整推袋时间，同时也是卸料时间 大小。 六． 控制器校秤操作 整个称重配料系统的称量精度主要由称重传感器组、称重 控制器、秤体等部分的精度、可靠性、参数协调等保证，因 此在配料机设备进行配料工作前，必须进行校秤操作。 称重控制器只有处于“停止”状态时，才能进行校秤操作。 为确保校秤值的精确性，用户必须在控制器通电半小时后， 进行校秤操作。
