在电子元器件封装、柔性电路板粘接等领域，导电胶的性能直接决定产品的导电稳定性与使用寿命。而导电胶生产中，“气泡残留”与“成分分散不均”是两大顽疾——气泡会导致导电通路断裂，使电阻值骤升；导电颗粒分散不均则会造成局部导电性能差异，引发产品故障。传统脱泡设备要么依赖单一搅拌模式，无法适配不同黏度的导电胶，要么真空环境与搅拌动作脱节，脱泡后仍有微小气泡残留，难以满足精密电子制造的严苛要求。?

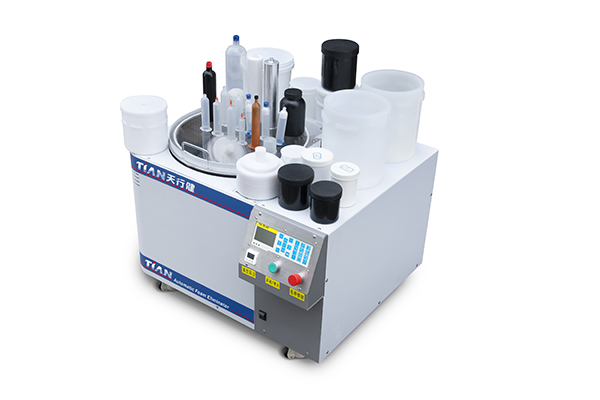

导电胶真空脱泡搅拌机的出现，以“公转自转可调”与“真空搅拌同步”的双重优势，彻底改变了这一局面。设备的核心设计在于将搅拌系统与真空系统深度融合：一方面，密闭搅拌腔能快速抽至-0.095MPa以上的高真空环境，让导电胶内部气泡在负压下迅速膨胀、上浮，从根本上切断气泡生成的条件；另一方面，搅拌轴采用“公转+自转”双运动模式，且两者转速可独立调节（公转转速0-800rpm，自转转速0-1500rpm）——针对高黏度导电胶，可调低公转速度、提高自转速度，通过强力剪切实现成分均匀分散；针对低黏度导电胶，则可提高公转速度、降低自转速度，利用离心力加速气泡排出，避免搅拌过程中带入新空气。?
这种灵活的调节能力，让设备能适配从膏状到流体状的各类导电胶。例如，在生产用于芯片封装的高黏度银基导电胶时，将公转调至300rpm、自转调至1200rpm，既能通过自转的剪切力打散银颗粒团聚体，又能借助公转的离心力将气泡推向真空排气口；而生产柔性电路板用的低黏度铜基导电胶时，将公转提至600rpm、自转降至500rpm，可在快速脱泡的同时，避免导电颗粒因高速剪切受损。对比传统设备，该搅拌机的脱泡率可达99.8%以上，导电颗粒分散均匀度提升40%，且单次处理时间缩短至10-15分钟，远优于传统静置脱泡的2-3小时。?
某电子元器件厂商的实践更具说服力。该企业此前使用普通搅拌脱泡机，生产的导电胶因气泡问题导致芯片封装良率仅82%，且每批次处理需1小时。引入导电胶真空脱泡搅拌机后，通过根据不同导电胶型号调整公转自转参数，产品良率跃升至99.2%，单次处理时间压缩至12分钟，日均产能提升5倍。按企业日均生产200批次计算，每年可减少因不良品导致的损失超800万元，人力成本也因设备自动化操作降低30%。?
在精密电子制造向微型化、高可靠性发展的当下，导电胶的质量要求日益严苛。导电胶真空脱泡搅拌机凭借可调公转自转的灵活性与真空搅拌的高效性，不仅解决了传统设备的适配性与效率问题，更成为企业提升产品竞争力的关键装备。随着电子行业的持续升级，这类设备必将在更多细分领域发挥作用，推动导电胶生产迈向“精准化、高效化”新台阶。
